Trigkey Green G4 Mini PC Onarımı ve Testler

Herkese Selamlar,

Bu yazımda uzun zamandır ana ağımı korumak amaçlı bir bilgisayar arıyordum ve 2. el olarak bu parçayı 5.500 TL civarına buldum ve dün satın aldım. Bu ekipmanı OPNSense firewall olarak kullanmayı hedefliyorum düşük enerji tüketimi, M.2 2280 NVME ve Sata SSD desteğiyle intel N100 işlemcisi olması sebebiyle ve SODIMM DDR4 ram yapısıyla Raspberry Pi 5'ten çok daha iyi bir seçenekti.

Önemli Uyarı!

Bu yazıda kullanılan yöntemler, yapılan çalışmalar tamamen bireyseldir ve üretim ortamında veya bireysel olarak denenmemelidir oldukça risklidir. Yangın, yaralanma ve maddi kayıplar yaşanabilir. Ben bilgim olduğu için gerçekleştirdim ve alanımda bir profesyonel olduğumdan bu riskleri göze aldım.

Bu yöntemlerin denenmesi durumunda oluşabilecek zararlardan herhangi bir sorumluluk kabul etmemekteyim. Risk size aittir, benim önerim hiç risk almadan bu tip bir sorunla karşılaştığınızda güvenilir bir onarım merkezinden profesyonel destek alın.

Arızanın Kaynağı Nasıl Oluştu ve Arıza Çözme Aşaması

Satıcıdan cihazı almaya gittiğimde SSD’nin arızalı olduğunu söylemişti. Normalde bu tip cihazların fiyatı 15.000–10.000 TL civarında. SSD arızası olduğundan ve çeşitli sorunlar yaşadığından fiyatı oldukça düşürmüştü.

Satıcının iş yerine gittiğimde IPDT testlerinden sadece brand string testinden geçemedi ancak bu normaldi çünkü üretici Çin menşeili ve OEM sınıfı bir üreticiydi.

Cihazı daha önceden tamir edip, şu an Anti DDoS testlerinde kullandığım lab ortamımda olan Mikrotik RB750R2 ile de test ettim bir patch kablosuyla.

Sorun görülmedi ping atılıyor router tarafından IP alıyordu.

Cihazı sıfırlama aşamasına gelince cihaz bir daha boot almamaya başladı. Ben satıcıya parasını ödedim ve iş yerinden ayrıldım. SSD son nefesini vermişti. Eve gelince ilk yaptığım satıcının bilgisayar içerisinde olan verileri yedeklediği eski SSD’yi tamamen imha etmek oldu.

Matkapla SSD’yi deldim videosunu izlemek isterseniz: https://www.linkedin.com/posts/hakan-%C3%A7evik-483326222_firewall-infosec-it-activity-7406690518530715649-2Qki?utm_source=share&utm_medium=member_desktop&rcm=ACoAADfu0SMBOkW4TcLboGKlTDbak6NGOiPzMNI

Ardından elimde boşta olan Corsair MP510 240 GB SSD’yi bilgisayara taktım. CMOS pil resetlemesi, statik alma ve RAM bellekleri değiştirmeye başladım.

Sonrasında ise kontak devre temizleyici sprey, elektrikli süpürge ve fırçayla tozdan arındırdım.

Ancak bir sorun vardı, cihazı geri toplamaya başladığımda cihaz kısa devreye düşüyor start almıyordu. Ram bellekleri değiştirdim SSD’yi çıkardım tekrar taktım sorun düzelmedi.

Anakartın yanmış olamayacağını biliyordum ama bu durum görmezden gelinemezdi.

Ağır Topun Çıkarılması

Sorunun aklıma CPU içerisine kontak devre spreyden kaynaklı toz ve kir gibi mikro ölçekli parçacıkların kaçtığını ve temassızlık sorununa neden olabileceği geldi.

Bu durum çok normal değildir, sebebiyse genelde OEM üreticiler dökümhanalerde ucuz işçilik ve malzeme ile CPU soketinin montajını gerçekleştirir. Düşük kaliteli epoksi reçinesi ve benzer malzemeler kullanılır ve bu tip malzemeler kolayca içeriye toz kaçırabilir, zamana bağlı özelliğini kaybedebilir veya OEM üretici bu işlemi atlayabilir.

O an aklıma çok delice bir fikir geldi, elimde MSI GP62M 7RD Leopard’ın özel 240 watt adaptörü vardı ve soketlerin uyduğunu fark ettim.

Peki bunu ne amaçlı kullanacaktım?

Amaç orada olan kalıntıları buharlaştırmak.

Elektrik akımı genelde gidebileceği en kolay yolu seçer, su gibi düşünebilirsiniz. Su da genelde az direnç ile karşılaşabileceği yerlerden geçmeyi sever.

240 Watt laptop adaptörü.

Adaptörü trigkey Green G4'e bağladım ve cihazı başlattım 3–7 saniye kadar açık tuttum ve fan çıkışlarından gri duman gelmesini bekledim.

Bu işlemi yapmak için birkaç nedenim vardı.

Nedenler:

1. İşsizlik maaşınızla kısıtlı imkanlarla ekipman alıyorsunuz ve projenizde dahil etmeniz ve hızlıca ilerlemeniz gerek.
2. Garantisi yok, servise teslim etsem çok uzun süre bekleyeceğim ve cihaz kadar para çıkabilir veya servis onaramayabilir. Türkiye üzerinde bu ekipmanlar pek satılmıyor bulması zor. Zaten ikinci el satın aldığım X99 anakartım serviste ek masraf çıkmasını istemedim.
3. Hızlı çözüm gerekiyor.
4. Kış ayındayız ve bu işi akşam 19.00–18.00 gibi havanın soğuduğu bir zaman diliminde yaptım.
5. Fırınlama, saç kurutma makinesi ve ısı tabancası gibi yöntemler sorunu düzeltmeyebilirdi ve bana cerrah hassaslığıyla bir çözüm gerekiyordu. Çözümde belliydi devre hattını kullanıp 3–7 saniyede 150–200 dereceye ulaşıp, kalıntıları gaz haline çevirebilmek ve fanla tahliye etmek. Kısacası lazer hassasiyeti ile devrenin kendi kendini temizlemesini sağlamak istememdendi.

Riskler:

1. Anakart, CPU ve SSD tamamen hurda haline gelebilirdi ama zaten şu an açılmıyor ve kısa devre moduna geçmişti, hem parasını ödemiştim ve param çöp olabilirdi.
2. Yangın çıkabilir ve yaralanabilirdim.
3. Evimde sigortalar atabilirdi.
4. Kalıcı olarak sakatlanabilirdim.
5. Projemi ilerletecek aynı türden ekipmanı bir daha bulamayabilirdim.
6. Çıkacak dumandan kanser olabilirdim ileride.

Bu riskleri kabul edip adaptörü bilgisayara bağladım normalde 36 watt adaptörü olan ve ortalama 25–10 watt arasında çalışan bu cihaza 240 watt verdim. Gri dumanı görünce hemen gücü kestim.

Ek not: Bu olay herhangi bir üretim ortamında gerçekleşmemiştir kendim ev ortamında bunu gerçekleştirdim. Üretim ortamları veya bireysel olarak bu tip şeyler denenmemelidir.

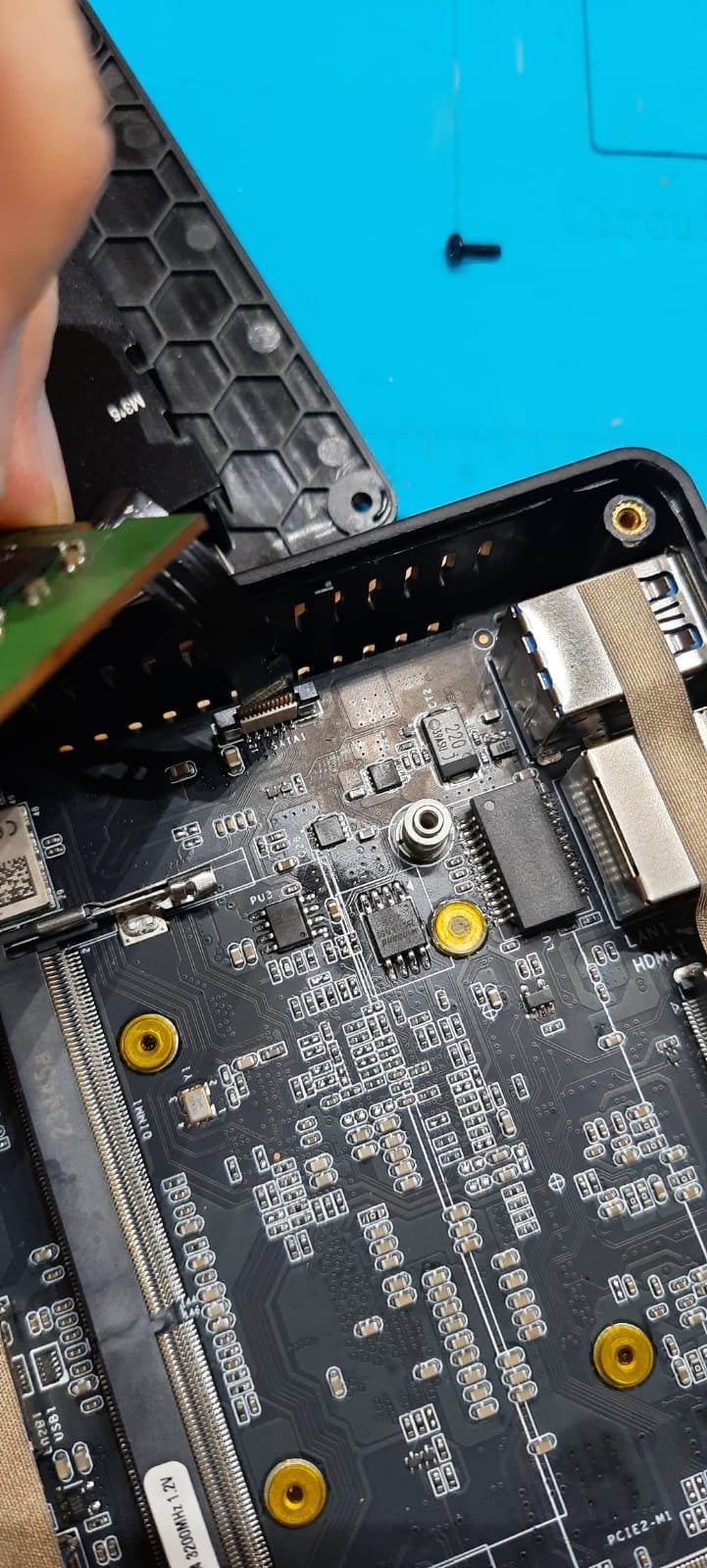

RAM belleğe akımı gönderen devre üzerinde bariz vernik, flux ve kir buharlaşması olduğunu gördüm.

Ardından cihazı söküp gözlemledikten sonra RAM belleğin üzerinde hafif vernik bozulması olduğunu gördüm, devre temizleyici ile tekrar temizledim buraları.

Multi metre ile kısa devre aramaya başladım, güç soketinin olduğu taraftan başladım ve taramalarımda herhangi bir kısa devre yoktu, ölçüm değerleri de 7–6 arası çıkıyordu ve değerler normaldi.

Çatlak, yanık veya bozulma yoktu. Wifi anteninin olduğu tarafta ki yanık ise üretim hattında oluşan bir durum wifi kartı çalışıyor, lehim operatörü çok fazla lehimleme yapmış ve karbonlaştırmış.

Windows 10 2019 LTSC Enterprise Kurulduktan Sonra Yapılan Testler

Furmark testlerinde voltaj değerlerini ve watt değerlerini takip etmeye başladım bir sorun göremedim.

Sonrasında görev yöneticisinde ise 0.80 Ghz frekans olduğunu gördüm bunun CPU mühendisliğinden mi yoksa arıza kaynaklı olup olmadığını anlamak için CPU hakkında araştırmalar yapmaya başladım ve gördüğüm kadarıyla bu seri de benim eski işimde de çalışırken çok sık yaşadığımız sorunlardan olduğunu gördüm.

0.80 Ghz frekansa takılı kalması aslında Intel’in E-core teknolojisiyle alakalı, CPU eğer çok güç harcamasa cihaz zaten 30–15 watt arasında yük altında çalışmaz, BIOS üzerinden speed step turbo mod gibi ayarları kapatıp denedim ve cihazın yavaşlayıp daha az güç çektiğini görünce bunun mühendislik açısından bir tasarım unsuru olduğunu gördüm.

Doğrulamak adına CPU-Z ile çekirdekler üzerinde MHz değerlerini incelemeye başladım 1440 P video açtım BIOS ayarlarını eski haline getirip ve core 0 üzerinde gördüğüm değer beni rahatlattı 3397 Mhz yani 3.39 Ghz değer aldığını ve bu CPU’nun maksimum turbo frekansına yakın değer olduğunu gördüm.

Uyguladığım Teknikler

• Joule heating → Joule ısınması (ya da Joule etkisiyle ısınma)
• Thermodynamic flash evaporation and ablation → Termodinamik ani buharlaşma ve aşınma/ablasyon
• Fault clearing and fuse blowing (veya short killer) → Arıza giderme ve sigorta atması (ya da kısa devre kesici)
• Brute force → Kaba kuvvet (bilgisayar bilimlerinde de “deneme-yanılma yöntemi” anlamında kullanılır)

Siz siz olun bunları asla evinizde, üretim ortamınızda asla denemeyin. Ben kendime lab kuruyorum çünkü üretim ortamlarında denenmemesi gereken şeyleri deniyorum. Amacım kendimi geliştimek ve denenmemiş şeyleri test etmek. Ancak bunları alışkanlık haline getirmemek önceliğim.

Bu biraz çılgın bir bilim insanının deney yapmasına benziyor ve bu lab’in amaçlarından birisi de bu. Gerçek Dünya ortamında olması zor veya nadir olayları deneylemek, standart üretim prosedürleri ve benzer senaryolar kadar diğer olayları test edebilmek. Amacım ethical hacking yolundan ilerlemek.
