CPU、GPU、TPU 不只是速度差異：真正關鍵是資料怎麼流動

我以前看到 CPU、GPU、TPU 的比較時，腦中通常只會浮現一個很粗糙的理解：

CPU 是通用處理器。 GPU 適合平行運算。 TPU 是 Google 做的 AI 晶片。

這些話都對，但也都有點空。

真正讓我比較有感的，是 Google Cloud TPU 文件裡的幾個動畫。

因為那幾個動畫讓我突然意識到，CPU、GPU、TPU 的差異，不只是「誰比較快」，而是它們處理資料的方式完全不同。

CPU：什麼都會，但不是什麼都最快

我們每天用的電腦、手機、伺服器，大多都離不開 CPU。

可以把CPU 想像成一位很強的教授。

他什麼題目都能改，也能處理很複雜的邏輯。 但如果今天有幾十萬張類似的考卷要批改，他就算再聰明，也會卡在一張一張拿、一張一張放的流程裡。

所以 CPU 的優勢不是大量重複計算，而是彈性很高。

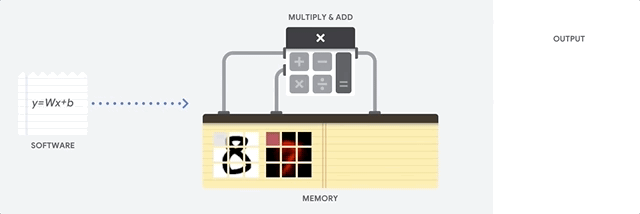

CPU 運作方式 (Source: Google Cloud TPU Architecture documentation, licensed under CC BY 4.0 unless otherwise noted)

在 CPU 的動畫裡，可以看到一件事情：

資料從記憶體被拿出來，送到 CPU 裡計算，算完之後，再把結果放回記憶體。這個過程看起來很直覺。但問題是，如果每一次計算都要去記憶體拿資料、算完再存回去，那當任務變得非常巨大時，真正拖慢速度的可能不是「不會算」，而是「資料一直搬來搬去」，稱為Neumann bottleneck.

如果想更深入了解CPU底層架構: ISA structure — x86 vs. ARM vs. RISC-V)

GPU：不是比較聰明，而是人比較多

如果你玩遊戲、做 3D 渲染，畫面上每一個像素、每一個光影變化，其實都需要大量計算。這些計算有一個特色：

很多任務很像，而且可以同時做，像是一大群助教一起批改考卷，這就是 GPU 擅長的地方。

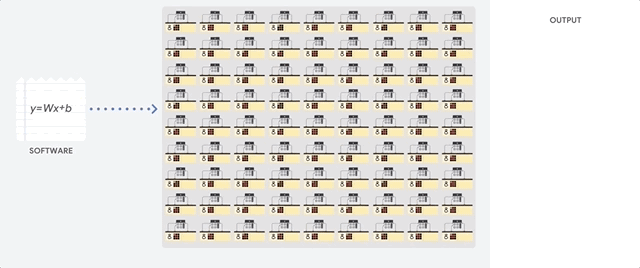

GPU 運作方式 (Source: Google Cloud TPU Architecture documentation, licensed under CC BY 4.0 unless otherwise noted)

GPU 的動畫看起來就不一樣了。

它不是只有少數幾個核心在工作，而是有大量 ALU，也就是算術邏輯單元，可以同時執行很多乘法和加法。這很適合 AI，因為神經網路裡面有大量矩陣運算。

矩陣運算聽起來很抽象，但你可以先把它想成：

很多數字同時相乘、相加。這種事情非常適合拆給很多人一起做。所以 GPU 像是一間很大的助教教室。每個助教不一定像教授一樣什麼都會，但人很多，可以同時改很多類似的題目。

GPU 雖然有大量平行運算能力，但它仍然是比較通用的處理器。也就是說，每個運算單元在計算時，仍然需要讀取運算元、儲存中間結果。換句話說，GPU 比 CPU 更擅長大量平行計算，但資料搬運這件事仍然存在。

TPU： AI 最常算矩陣，那硬體就直接為矩陣而生

如果 CPU 是通才，GPU 是平行運算高手，那 TPU 更像是一條專門為 AI 打造的自動化產線。

它不是什麼都能做。它也不是為了取代 CPU 或 GPU 的所有功能。

它的核心問題其實很直接：

既然神經網路最常做的是矩陣運算，那我們能不能直接做一個硬體，專門把矩陣運算做到極致？

TPU 的設計就是朝這個方向前進：直接改變工作流程。

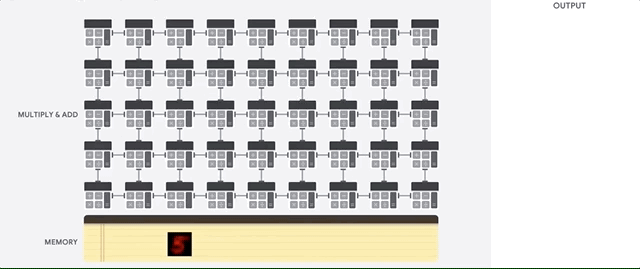

TPU 運作方式 (Source: Google Cloud TPU Architecture documentation, licensed under CC BY 4.0 unless otherwise noted)

在動畫裡，可以看到 TPU 先從高頻寬記憶體 HBM 載入參數，再載入資料。接著，資料會進入一個由大量乘法累加器組成的陣列。

這個陣列叫做 systolic array，中文常翻成脈動陣列。

我第一次看到這裡時，真正有感的地方是：

TPU 的資料不是每算一步就一直回記憶體拿東西，而是像水流一樣，沿著一排排計算單元往下流。每個計算單元做一小段乘法和累加。資料流完整個陣列後，矩陣運算的結果也逐步完成。

所以 TPU 快的原因，不只是它「算力很強」。

更關鍵的是，它把 AI 最常做的矩陣運算，直接變成一條硬體產線。

這讓我重新理解「AI 晶片」

以前我聽到 AI 晶片，第一個直覺通常是：算力越高越厲害。

但看完 Google TPU 的架構動畫後，我開始覺得，AI 晶片真正有趣的地方，可能不只是「能算多快」，而是整個系統如何把資料送到對的位置，並且用最有效率的方式完成運算。

換句話說，問題不只是：

這顆晶片有多少算力？

而是：

資料要怎麼流？ 記憶體要怎麼接？ 哪些運算適合交給通用處理器？ 哪些運算值得直接做成專用硬體？ 而當一顆 AI 加速器真的要被做出來時，又需要哪些公司一起完成？

這也是我覺得 TPU 很值得拆開來看的原因。

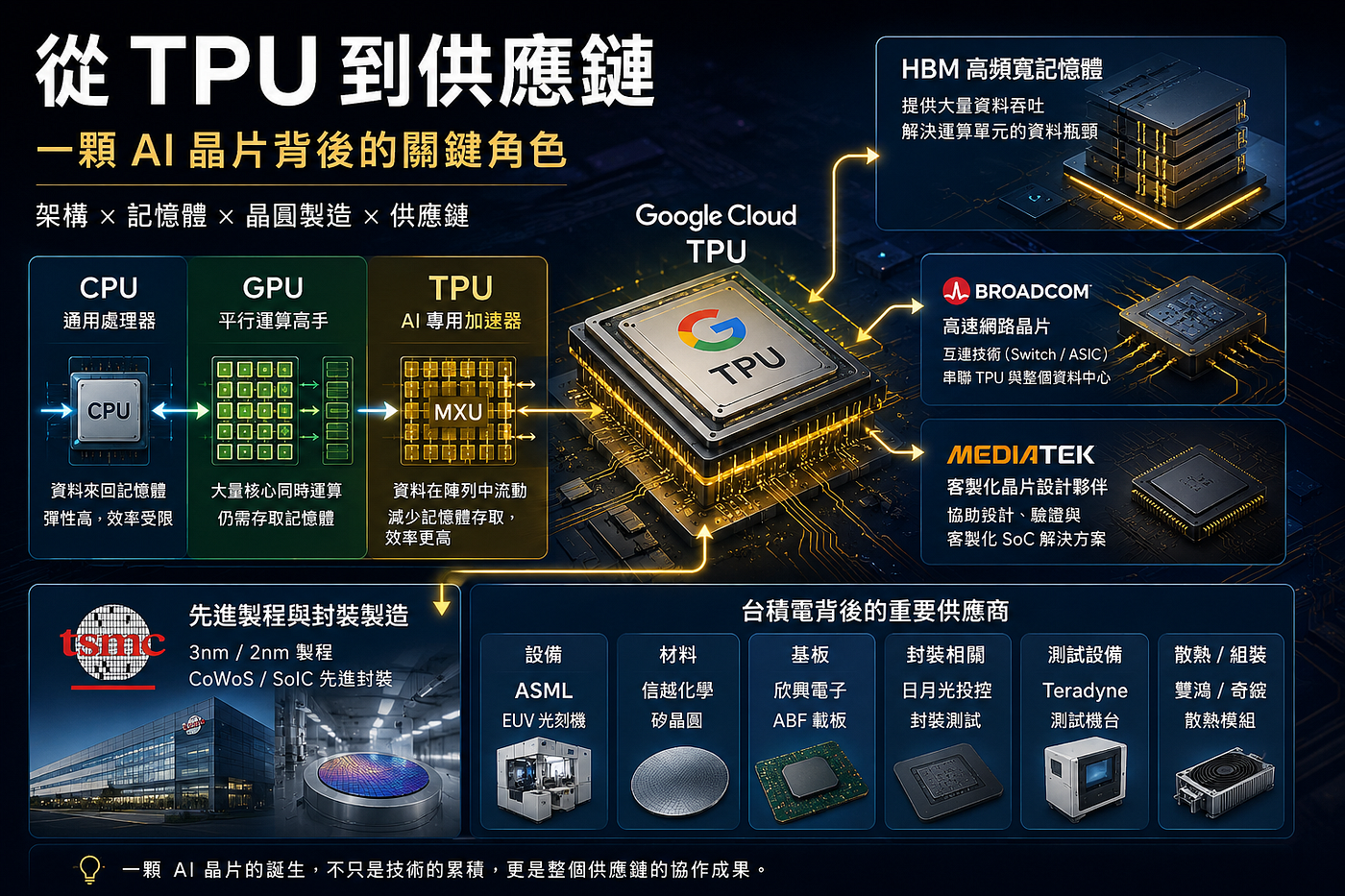

TPU 表面上是一顆 Google 自研的 AI 加速器，但如果繼續往下看，它其實會牽出一整條供應鏈：有人負責協助晶片設計與客製化，有人負責讓 HBM 這類高頻寬記憶體靠近運算核心，有人負責先進製程與封裝，也有人提供背後的設備、材料、基板、測試與系統整合。

所以對我來說，理解 TPU 不只是理解一顆晶片，而是理解 AI 時代背後的分工：

Google 定義需求，晶片設計夥伴協助把想法變成可實現的架構，HBM 解決資料餵不飽的問題，台積電與先進封裝把這些元件真正做出來，而更後面，還有一群供應商默默支撐整個系統。

這也是我想寫這個系列的原因。 我想從一個初學者的角度出發，先看懂 TPU 怎麼運作，再一步步往外展開，看見Broadcom、MediaTek、SK Hynix、TSMC，以及整個 AI 晶片供應鏈中那些不一定站在聚光燈下，卻非常關鍵的角色。

理解 TPU，不只是理解一顆 AI 晶片，而是理解 AI 時代背後的整條供應鏈分工。期待這個系列的下一集吧~~~
