Cahaya, Kapasitas, dan Kehilangan.. Rahasia di Balik Performa Fiber Optic

Write By : Andre Teguh S

Banyak orang mengira bahwa membangun jaringan fiber optic hanya soal menyambungkan kabel kaca dan menikmati internet secepat kilat. Namun, di balik layar, para insinyur jaringan harus menjaga keseimbangan antara dua variabel krusial yang menentukan hidup matinya sebuah koneksi: Bandwidth dan Redaman (Attenuation).

Jika Bandwidth adalah seberapa banyak data yang bisa kita kirim, maka Redaman adalah musuh yang mencoba menghentikan data tersebut sampai ke tujuan. Mari kita bedah bagaimana keduanya bekerja secara harmonis.

Ilusi Kecepatan vs. Realitas Kapasitas BANDWIDTH

Dalam percakapan sehari-hari, kita sering salah kaprah menyebut bandwidth sebagai “kecepatan”. Secara teknis, cahaya dalam kabel fiber optic selalu merambat pada kecepatan yang hampir konstan. Jadi, internet yang “cepat” sebenarnya bukan berarti datanya bergerak lebih cepat, melainkan kita mengirimkan volume data yang lebih besar dalam waktu yang sama.

Bayangkan sebuah jalan tol. Kendaraan bergerak pada batas kecepatan yang sama (kecepatan cahaya), namun jalan tol dengan 10 lajur akan memindahkan lebih banyak orang daripada jalan dengan 2 lajur. Bandwidth adalah lebar lajur tersebut. Semakin lebar jalurnya, semakin kecil kemungkinan terjadinya “kemacetan data” atau latensi.

Logika di Balik Angka BANDWIDTH

Menghitung bandwidth bukan sekadar soal angka di atas kertas, melainkan soal efisiensi biaya dan waktu. Dalam skala industri, kita menggunakan perhitungan berbasis throughput untuk memastikan infrastruktur tidak menjadi bottleneck.

Mari kita ambil skenario nyata yang sering dihadapi dunia penyiaran modern: Pengiriman video mentah beresolusi 8K. Jika satu file film berdurasi pendek memiliki ukuran 150 Gigabyte (GB) dan harus dikirim dari lokasi syuting ke studio editing dalam waktu 10 menit, berapa kapasitas pipa yang harus kita sewa?

Pertama, kita harus membedah satuan “Byte” menjadi “bit” karena data dalam perjalanan selalu dihitung dalam satuan terkecil (150 x 8 = 120 Gbit). Jika kita bagi dengan jendela waktu 600 detik (10 menit), kita akan mendapatkan angka 2 Gbps. Di sinilah keputusan bisnis diambil: Apakah kita akan menggunakan modul 1 Gbps yang murah namun lambat, atau berinvestasi pada modul 10 Gbps agar memiliki sisa kapasitas (headroom) untuk tugas lainnya?

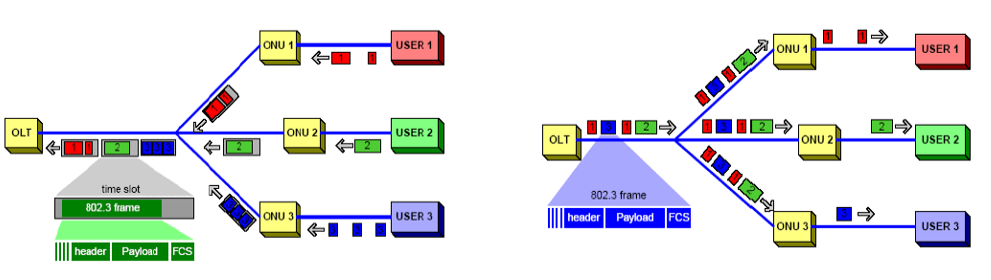

Keajaiban Multiplexing

Satu tantangan terbesar dalam bandwidth fiber optic adalah Spectral Efficiency seberapa banyak informasi yang bisa kita “titipkan” pada satu gelombang cahaya. Melalui teknologi Dense Wavelength Division Multiplexing (DWDM), kita tidak lagi hanya menggunakan satu warna cahaya. Kita memecah satu laser menjadi spektrum warna-warni pelangi.

Setiap warna bertindak sebagai jalur independen yang membawa data masing-masing. Ini berarti kapasitas satu helai fiber bisa dilipatgandakan hingga ratusan kali lipat tanpa perlu menggali tanah untuk menanam kabel baru. Inilah alasan mengapa tulang punggung internet dunia bisa menangani jutaan aliran video YouTube dan Netflix secara bersamaan tanpa hancur.

Membedah Kehilangan Energi dalam Transmisi Serat Optik ( REDAMAN )

Dalam dunia komunikasi optik, cahaya adalah pembawa informasi yang luar biasa. Namun, serat kaca yang kita gunakan tidaklah sempurna. Sejak detik pertama cahaya memasuki inti kabel, ia mulai kehilangan energinya. Fenomena inilah yang kita sebut sebagai Redaman (Attenuation) sebuah variabel kritis yang menentukan seberapa jauh sebuah data dapat meluncur sebelum akhirnya tenggelam dalam noise.

Mekanisme Fisika di Balik Redaman

Redaman bukan sekadar angka yang muncul di alat ukur. Ia adalah hasil dari interaksi fisik antara foton dan material kaca. Secara garis besar, ada tiga penyebab utama mengapa cahaya kehilangan kekuatannya:

• Hamburan Rayleigh (Rayleigh Scattering): Inilah penyebab redaman paling dominan. Ketidakteraturan mikroskopis pada struktur kaca memantulkan cahaya ke segala arah. Fenomena ini mirip dengan alasan mengapa langit berwarna biru.
• Absorpsi (Absorption): Molekul air (OH-) dan impuritas logam dalam kaca “memakan” sebagian energi cahaya dan mengubahnya menjadi panas.
• Bending Loss: Terjadi ketika kabel ditekuk terlalu tajam (Macro-bending) atau adanya tekanan mikro pada serat (Micro-bending) yang menyebabkan cahaya keluar dari jalur intinya (core).

Kalkulasi Strategis Link Power Budget

Bagi seorang insinyur jaringan, menghitung redaman bukan sekadar latihan matematika, melainkan langkah mitigasi risiko. Kita harus memastikan bahwa daya yang diterima oleh sensor di ujung kabel (Receiver) masih berada dalam rentang operasionalnya.

Untuk menghitung total redaman sistem, kita menggunakan formula Link Power Budget:

Atotal = ( L x a ) + ( ns x S ) + ( nc x C ) + M

Variabel yang Menentukan:

• L x a : Jarak tempuh (L) dikalikan koefisien redaman kabel (a). Sebagai standar, pada panjang gelombang 1550nm, nilai a biasanya sekitar 0.22 dB \ km.
• ns x S : Jumlah sambungan las (Splice) dikalikan kehilangan per titik sambungan. Sambungan yang baik biasanya hanya menyumbang 0.05 dB \ hingga 0.1 dB.
• nc x C : Jumlah pasang konektor dikalikan Insertion Loss. Konektor adalah titik paling rawan terhadap kotoran, biasanya dihitung 0.5 dB per pasangan.
• M (Margin) : Cadangan daya untuk mengantisipasi penurunan performa di masa depan (penuaan perangkat atau perbaikan kabel darurat). Biasanya ditetapkan sebesar 2 hingga 3 dB.

Studi Kasus Dan Implementasi Lapangan

Mari kita aplikasikan dalam skenario nyata. Anda sedang merancang jalur backbone sepanjang 40 km. Perangkat laser Anda mengirimkan daya sebesar 0 dBm, dan perangkat penerima membutuhkan minimal -20 dBm agar dapat membaca data dengan akurat.

Perhitungan Estimasi Redaman:

1. Kabel: 40 km x 0.25 dB/km = 10 dB
2. Sambungan: Asumsi ada 8 titik sambungan ( 8 x 0.1 ) = 0.8 dB
3. Konektor: Ada 2 pasang konektor di ujung ( 2 x 0.5 ) = 1.0 dB
4. Margin: 2.0 dB

Total Redaman: 10 + 0.8 + 1.0 + 2.0 = 13.8 dB

Hasil Akhir: Daya sampai di penerima adalah 0 dBm — 13.8 dB = -13.8 dBm. Karena -13.8 masih jauh lebih besar (lebih kuat) daripada batas minimal -20 dBm, maka desain jaringan Anda dinyatakan sehat dan layak.

Panjang Gelombang Sangat Menentukan Besaran Redaman

Penting untuk dicatat bahwa redaman tidak bersifat tetap. Ia sangat bergantung pada panjang gelombang cahaya yang digunakan. Inilah alasan mengapa industri menggunakan “jendela transmisi” tertentu:

• 850 nm: Redaman tinggi, digunakan untuk jarak pendek (Multi-mode).
• 1310 nm: Titik di mana dispersi rendah, cocok untuk jarak menengah.
• 1550 nm: Titik redaman terendah (0.2 dB / km), standar untuk transmisi jarak jauh bawah laut dan antar kota.

KESIMPULAN

Kesuksesan instalasi jaringan serat optik sangat bergantung pada keseimbangan antara kapasitas data dan kualitas transmisi sinyal. Bandwidth berperan sebagai penentu volume informasi atau “lebar jalur” yang dapat dikirimkan dalam satuan waktu, di mana kebutuhan ini harus dihitung secara presisi agar tidak terjadi hambatan (bottleneck) saat trafik memuncak. Namun, potensi bandwidth yang besar ini akan sia-sia jika tidak dibarengi dengan pengelolaan Redaman (Attenuation) yang baik. Sebagai musuh utama dalam transmisi cahaya, redaman menyebabkan kekuatan sinyal menurun seiring bertambahnya jarak dan jumlah sambungan kabel.

Secara teknis, jaringan yang ideal adalah jaringan yang memiliki kapasitas bandwidth luas namun tetap menjaga total kehilangan daya (loss) di bawah ambang batas sensitivitas perangkat penerima. Jika angka redaman terlalu tinggi, data yang dikirimkan melalui bandwidth yang lebar sekalipun akan mengalami kerusakan atau hilang sebelum mencapai tujuan. Oleh karena itu, sinergi antara perhitungan bandwidth yang akurat dan minimalisasi redaman melalui instalasi fisik yang bersih adalah kunci utama untuk menciptakan koneksi internet yang cepat, stabil, dan berdaya jangkau jauh.
