Instalasi Kabel Jaringan

Dasar teori

Media transmisi adalah sarana untuk mengirim informasi dari satu tempat ke tempat lain. Media ini terbagi menjadi dua, yaitu berkabel dan nirkabel. Media berkabel menggunakan kabel sebagai penghubung antara pengirim dan penerima, contohnya twisted pair, coaxial, dan fiber optik. Sementara itu, media nirkabel menggunakan gelombang mikro, satelit, infra merah, atau sinar laser.

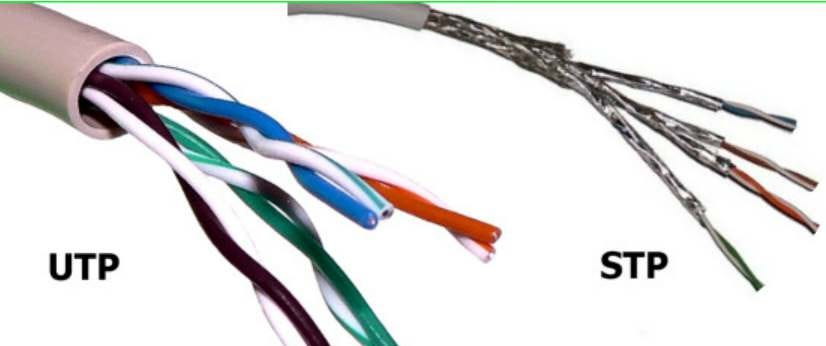

Twisted Pair Kabel twisted pair terdiri dari pasangan kawat yang dipilin untuk mengurangi interferensi listrik. Terdapat dua jenis twisted pair:

• UTP (Unshielded Twisted Pair): terdiri dari 4 pasang kabel.
• STP (Shielded Twisted Pair): terdiri dari 2 pasang kabel dengan pelindung tambahan.

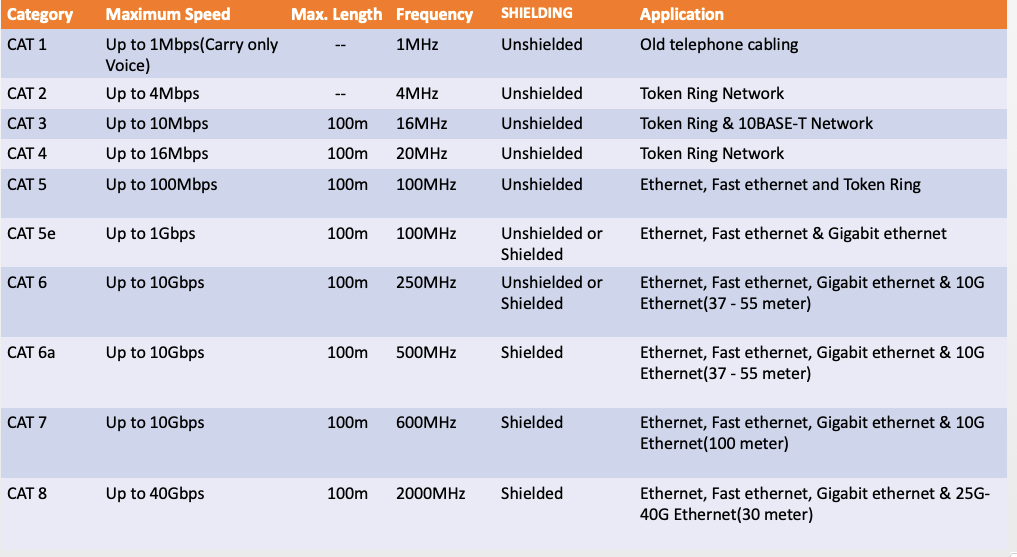

Kategori Kabel Twisted Pair Kabel twisted pair memiliki beberapa kategori (Cat 1–Cat 8) dengan perbedaan pada kecepatan, frekuensi, dan kegunaan. Misalnya, Cat 3 digunakan untuk 10BASE-T, Cat 5e untuk Gigabit Ethernet, dan Cat 8 untuk kecepatan hingga 40 Gbps.

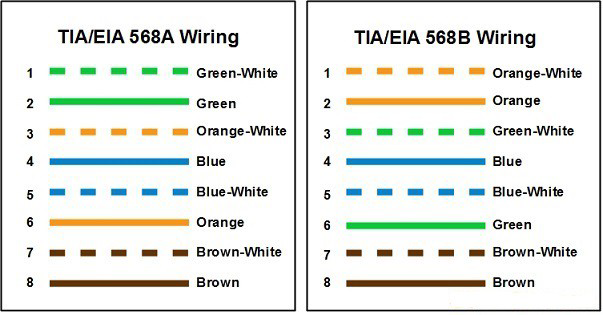

Standarisasi EIA/TIA 568A dan 568B Standar internasional EIA/TIA mengatur urutan kabel twisted pair. 568A dan 568B adalah susunan paling umum digunakan pada kabel Ethernet.

Peralatan Instalasi Kabel UTP

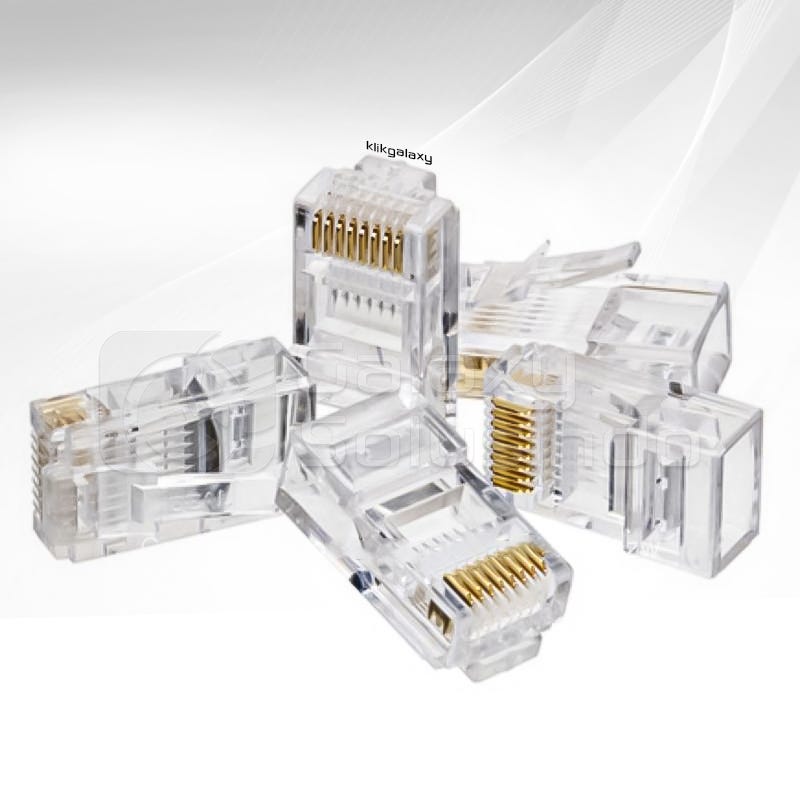

1. Konektor RJ-45 digunakan untuk menghubungkan kabel twisted pair dengan perangkat jaringan.

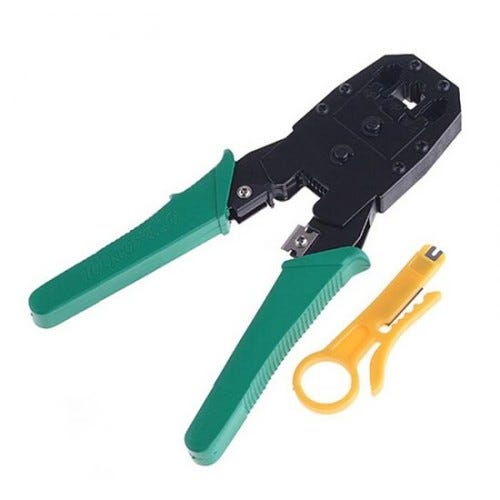

2. Tang Crimping berfungsi memotong dan mengunci kabel ke konektor RJ-45.

3. LAN Tester digunakan untuk menguji apakah kabel yang dibuat sudah terpasang dengan benar dan berfungsi sesuai standar.

Praktikum 1: Pengkabelan Straight

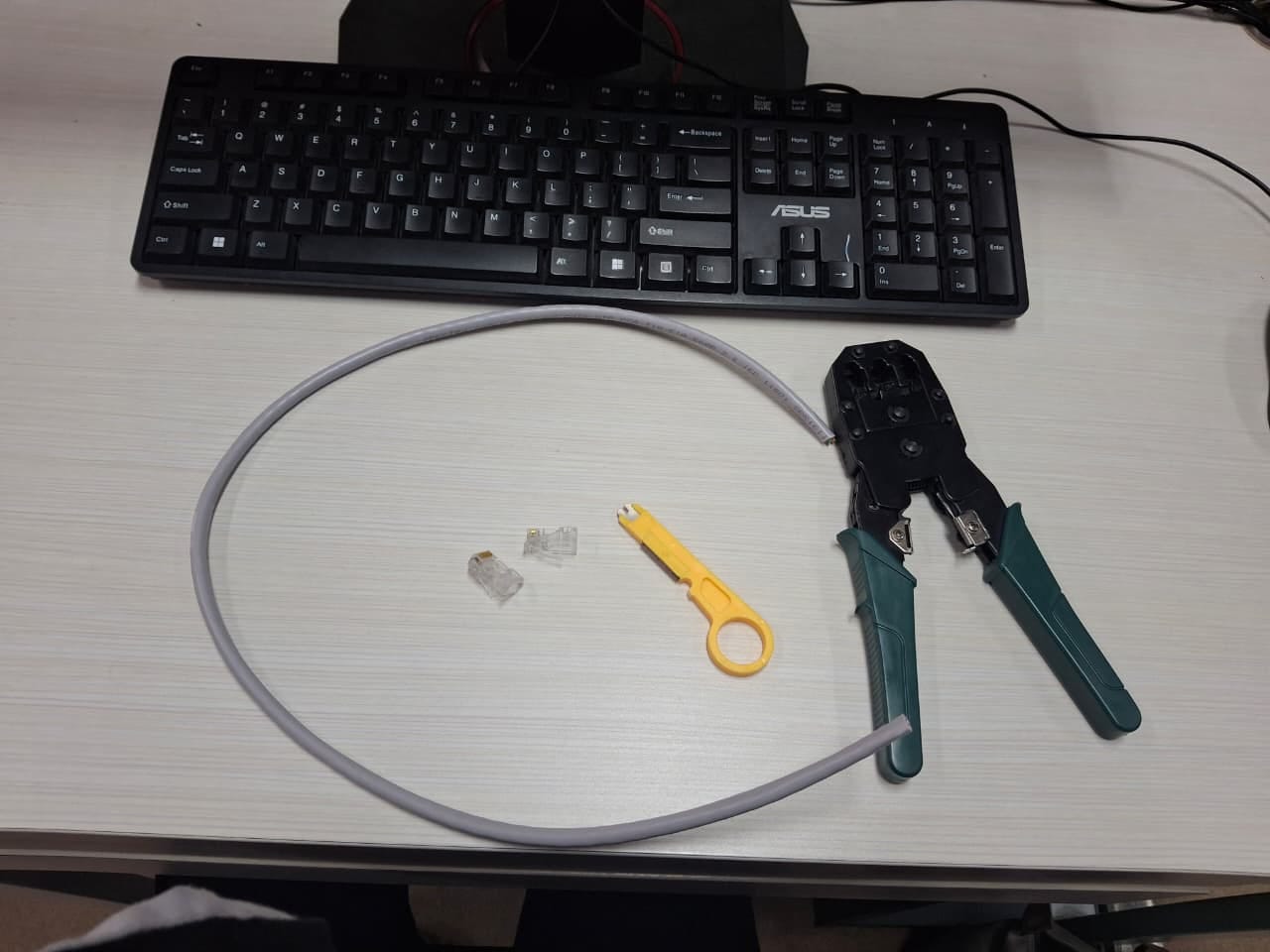

Alat dan Bahan

1. Kabel UTP
2. Konektor RJ-45
3. Tang Crimping
4. LAN Tester

Pada praktikum ini saya melakukan kegiatan pengkabelan straight dengan menggunakan kabel UTP dan konektor RJ-45. Pertama, saya menyiapkan alat dan bahan yang diperlukan, yaitu kabel UTP dengan panjang kira-kira 30–40cm, konektor RJ-45, crimping tool, gunting, serta LAN tester untuk tahap pengujian nantinya.

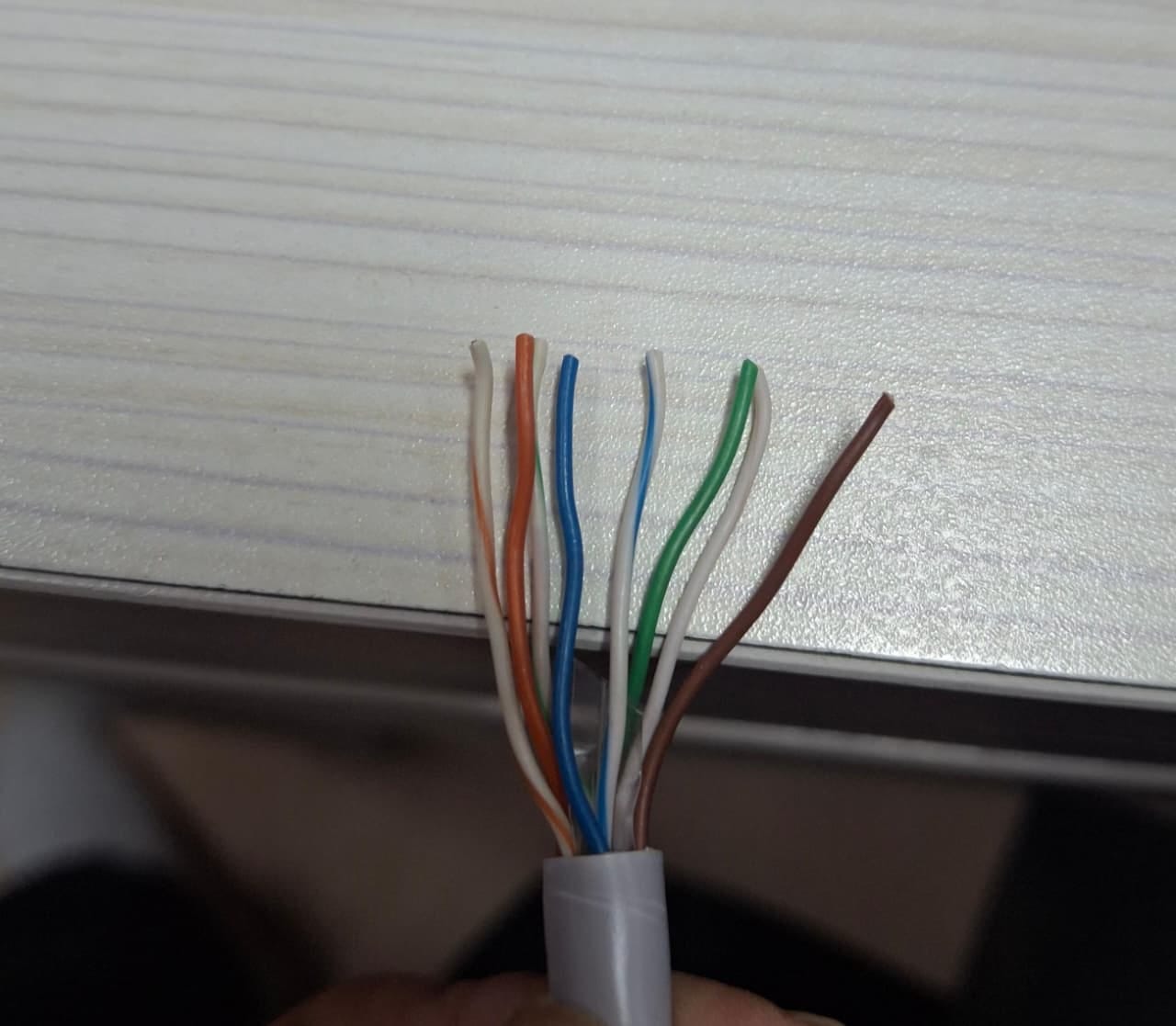

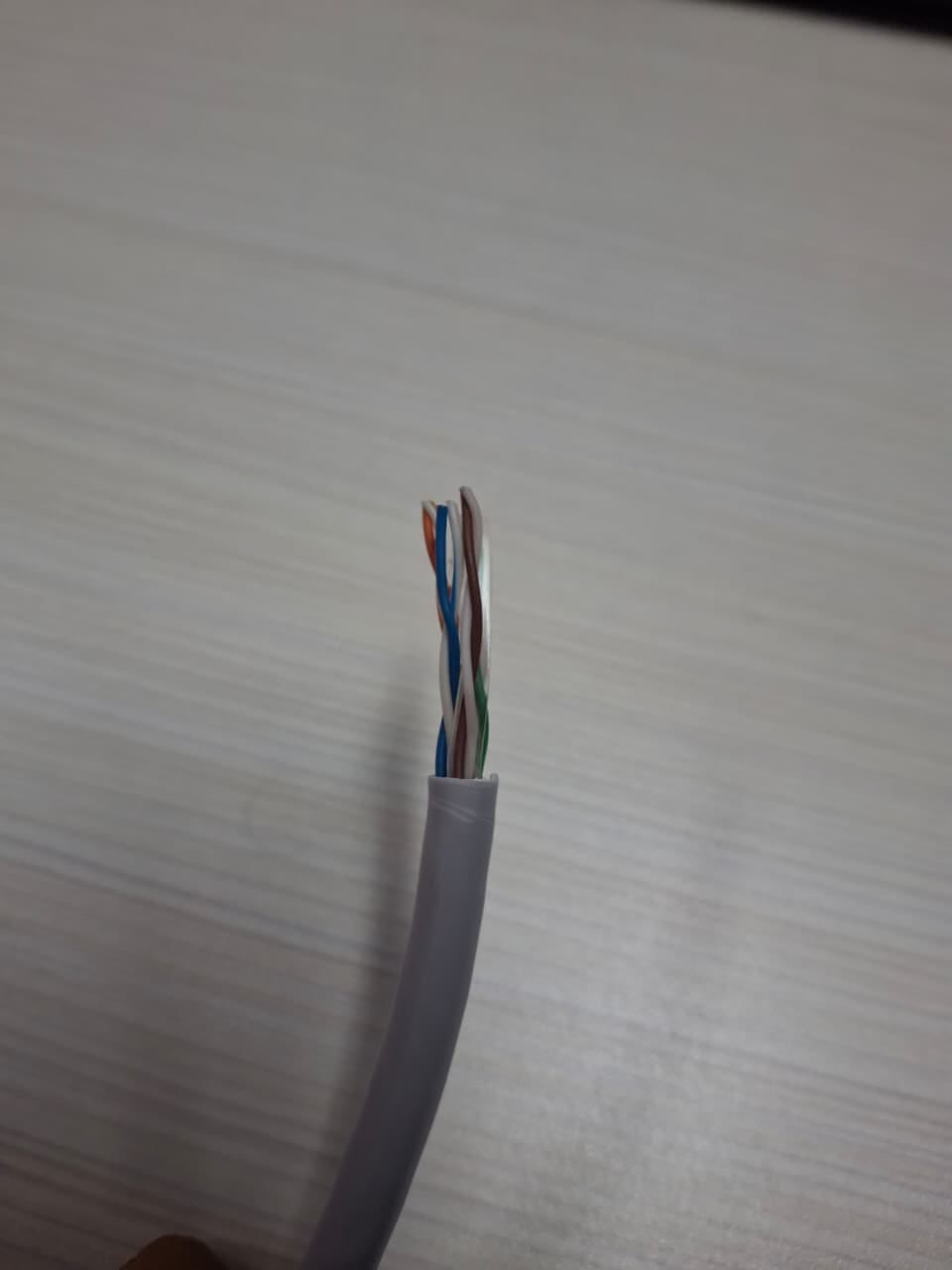

Setelah semua siap, saya mulai dengan mengupas bagian ujung kabel menggunakan crimping tool. Pada tahap ini saya harus berhati-hati agar hanya lapisan jaket kabel yang terkelupas dan tidak sampai memotong atau merusak kabel kecil di dalamnya. Kemudian, saya membuka lilitan dari setiap pasangan kabel dan merapikannya supaya mudah diatur.

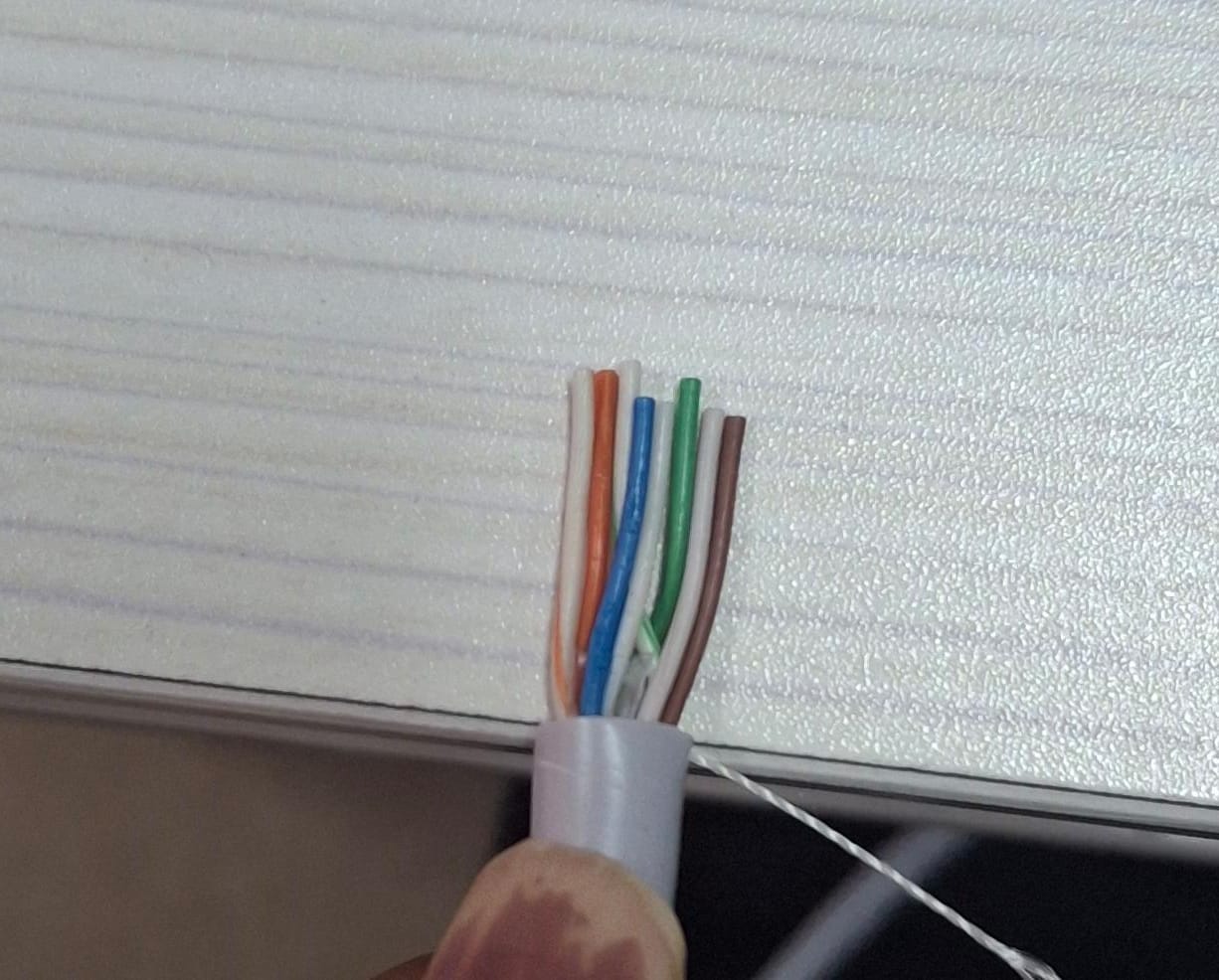

Langkah berikutnya adalah menyusun kabel sesuai dengan standar yang dipilih. Dalam praktikum ini saya menggunakan standar T568B sehingga urutan warna kabel harus mengikuti pola tersebut. Kabel saya luruskan agar dapat masuk dengan baik ke dalam konektor RJ-45. Sebelum dipasang, saya memastikan kembali urutan warnanya sudah benar dan ujung kabel rata. Jika ada yang tidak sama panjang, saya memotong sedikit bagian ujungnya agar rata kembali. Hal ini penting, sebab jika salah urut atau tidak rata, kabel tidak bisa digunakan dan saya harus mengulang proses dari awal.

Setelah yakin dengan urutannya, saya memasukkan kabel ke dalam konektor RJ-45 hingga terlihat ujung tembaga dari luar konektor. Kemudian, dengan menggunakan crimping tool, saya menekan konektor agar pin-pin di dalamnya menjepit kabel dengan kuat. Saya memastikan konektor terpasang rapat dan tidak mudah terlepas.

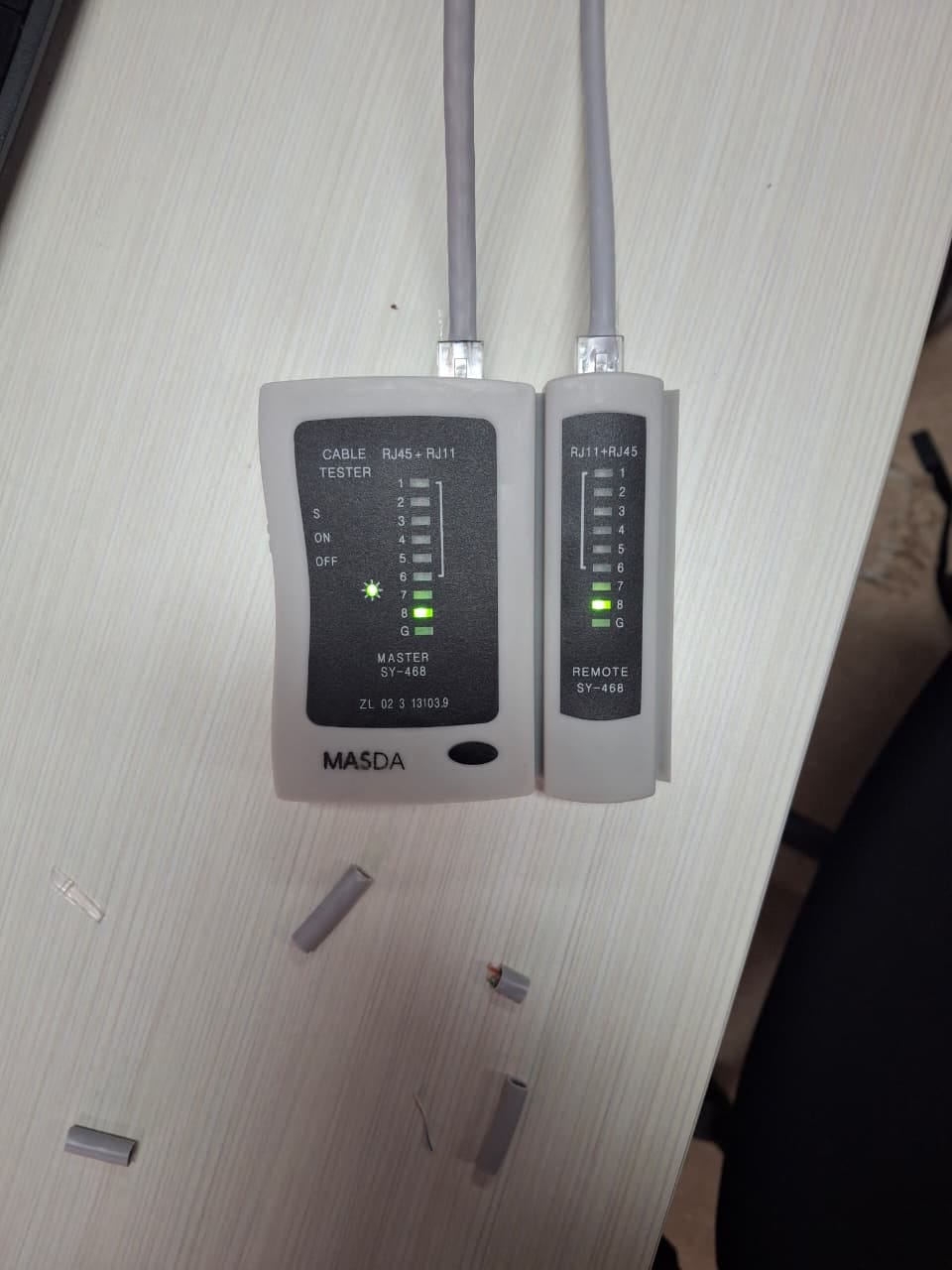

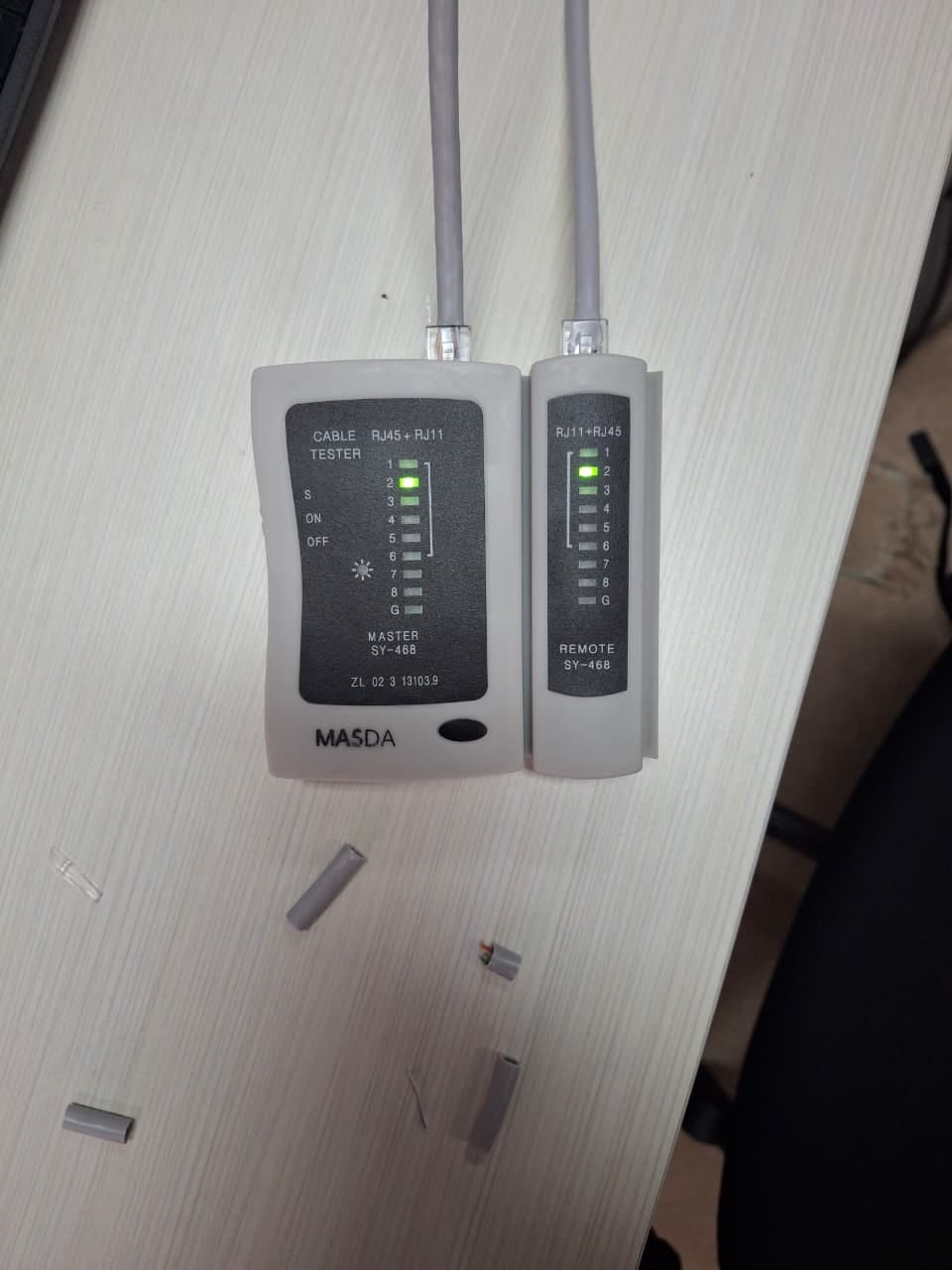

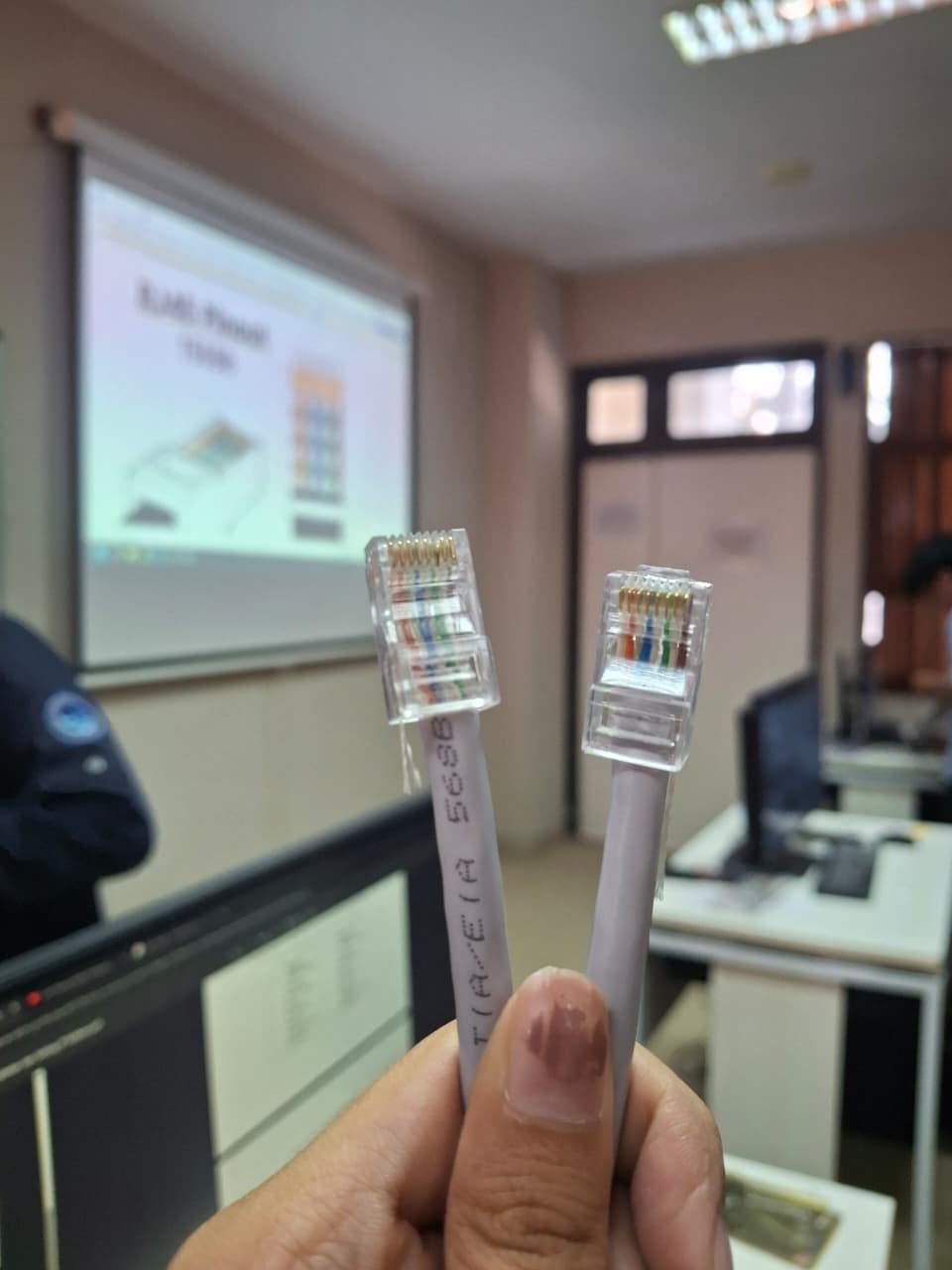

Tahap berikutnya adalah pengujian menggunakan LAN tester. Saya menghubungkan kedua ujung kabel ke alat tersebut untuk memastikan koneksi sudah sesuai. Hasil yang saya dapatkan adalah lampu indikator menyala berurutan dari kedua ujung, yang menandakan bahwa kabel straight yang saya buat berhasil dan dapat digunakan dengan baik.

Praktikum 2: Pengkabelan Crossover

Alat dan Bahan

1. Kabel UTP
2. Konektor RJ-45
3. Tang Crimping
4. LAN Tester

Pada praktikum kedua, saya melakukan pengkabelan crossover dengan menggunakan kabel UTP dan konektor RJ-45 sebagai medianya. Pertama, saya menyiapkan semua peralatan yang diperlukan, yaitu kabel UTP, konektor RJ-45, crimping tool, gunting, dan LAN tester.

Setelah semua siap, saya mulai dengan memotong jaket kabel UTP pada bagian ujung sepanjang kurang lebih 1,5 cm menggunakan crimping tool. Pada tahap ini saya harus berhati-hati agar hanya lapisan luar kabel yang terpotong tanpa merusak delapan kabel kecil di dalamnya. Setelah itu, saya membuka lilitan pasangan kabel dan meluruskannya supaya mudah disusun.

Langkah berikutnya adalah menyusun kabel sesuai standar crossover. Saya menyesuaikan urutan warna kabel berdasarkan tabel susunan crossover, lalu merapikannya agar bisa dimasukkan dengan mudah ke dalam konektor RJ-45. Sebelum memasukkan kabel ke konektor, saya memastikan kembali bahwa urutannya sudah benar dan ujung-ujung kabel rata. Jika ada yang tidak sama panjang, saya potong sedikit bagian ujungnya agar rata kembali.

Setelah yakin, saya memasukkan kabel ke dalam konektor RJ-45 sampai ujung tembaga terlihat jelas dari sisi depan konektor. Selanjutnya, saya menggunakan crimping tool untuk menekan konektor sehingga pin-pin di dalamnya menjepit kabel dengan kuat. Proses crimping ini harus dilakukan dengan benar agar konektor tidak mudah terlepas dan kabel bisa digunakan dengan baik.

Tahap selanjutnya adalah melakukan pengujian menggunakan LAN tester. Saya menghubungkan kedua ujung kabel crossover ke alat tersebut. Dari hasil pengujian, indikator lampu pada LAN tester menyala sesuai pola koneksi kabel crossover, yaitu: pin 1 terhubung ke pin 3, pin 2 ke pin 6, pin 3 ke pin 1, pin 4 ke pin 4, pin 5 ke pin 5, pin 6 ke pin 2, pin 7 ke pin 7, dan pin 8 ke pin 8.

Kesimpulan

Dari praktikum pengkabelan straight yang telah saya lakukan, saya dapat menyimpulkan bahwa proses pembuatan kabel jaringan membutuhkan ketelitian dan kerapian dalam setiap langkahnya. Penyusunan urutan kabel sesuai standar T568A atau T568B serta proses crimping yang tepat sangat menentukan keberhasilan fungsi kabel. Hasil pengujian menggunakan LAN tester menunjukkan bahwa kabel yang saya buat telah berfungsi dengan baik, ditandai dengan indikator lampu yang menyala berurutan. Dengan demikian, kabel straight yang dihasilkan sudah sesuai standar dan siap digunakan untuk menghubungkan perangkat dalam jaringan komputer.
