Fire Alarm Graphic Annunciator คืออะไร? ระบบแสดงตำแหน่งแจ้งเหตุเพลิงไหม้แบบกราฟิก
Fire Alarm Graphic Annunciator อุปกรณ์แสดงผลสำหรับระบบแจ้งเหตุเพลิงไหม้
Fire Alarm Graphic Annunciator คืออะไร? ระบบแสดงตำแหน่งแจ้งเหตุเพลิงไหม้แบบกราฟิก
Fire Alarm Graphic Annunciator อุปกรณ์แสดงผลสำหรับระบบแจ้งเหตุเพลิงไหม้
**Fire Alarm Graphic Annunciator คืออุปกรณ์แสดงตำแหน่งเหตุการณ์ของระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm System) โดยทำหน้าที่รับข้อมูลจาก [Fire Alarm Control Panel (FACP](https://www.duangpornsawan.com/product/37855-51535/fire-alarm-control-panel-cm-p1))** และแสดงผลตำแหน่งที่เกิดเหตุบนแผนผังอาคารแบบกราฟิก
อุปกรณ์ชนิดนี้ช่วยให้เจ้าหน้าที่รักษาความปลอดภัย ผู้ดูแลอาคาร หรือทีมดับเพลิง สามารถทราบตำแหน่งของเหตุเพลิงไหม้ได้อย่างรวดเร็ว ลดระยะเวลาในการค้นหาจุดเกิดเหตุ และเพิ่มประสิทธิภาพในการควบคุมสถานการณ์
Fire Alarm Graphic Annunciator ทำงานอย่างไร?
ระบบจะทำงานร่วมกับอุปกรณ์ต่างๆ เช่น
- Smoke Detector (อุปกรณ์ตรวจจับควัน)
- Heat Detector (อุปกรณ์ตรวจจับความร้อน)
- Beam Smoke Detector
- Manual Call Point
- Fire Alarm Module
เมื่อ Detector ตรวจพบควัน ความร้อน หรือเหตุผิดปกติ ระบบจะส่งสัญญาณไปยัง Fire Alarm Control Panel
จากนั้น Fire Alarm Graphic Annunciator จะแสดงผล เช่น
- ไฟ LED แสดงตำแหน่งเกิดเหตุ
- ข้อความแจ้งเตือน
- โซนที่เกิดเหตุ
- สถานะ Alarm / Trouble / Supervisory
ทำให้เจ้าหน้าที่สามารถเข้าตรวจสอบพื้นที่ได้ทันที
ส่วนประกอบของ Fire Alarm Graphic Annunciator
1. Graphic Display Panel
เป็นส่วนแสดงแผนผังอาคาร เช่น
- อาคารสำนักงาน
- โรงงาน
- คลังสินค้า
- โรงพยาบาล
โดยระบุห้องและพื้นที่สำคัญต่างๆ
2. LED Zone Indicator
ไฟแสดงตำแหน่งของเหตุการณ์ เช่น
- ชั้น 1 Zone A
- ห้องไฟฟ้า
- ห้อง Server
- พื้นที่ผลิตสินค้า
เมื่อเกิดเหตุ LED จะติดเพื่อบอกตำแหน่ง
3. Alarm Indicator
แสดงสถานะเมื่อระบบตรวจพบเหตุเพลิงไหม้
4. Trouble Indicator
แจ้งความผิดปกติของระบบ เช่น
- สายสัญญาณขาด
- อุปกรณ์ขัดข้อง
- แบตเตอรี่ต่ำ
Fire Alarm Graphic Annunciator แตกต่างจาก Fire Alarm Control Panel อย่างไร?
แม้จะทำงานร่วมกัน แต่หน้าที่แตกต่างกัน

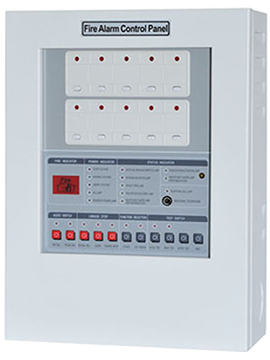

Fire Alarm Control Panel
เป็นศูนย์ควบคุมหลักของระบบ
- รับสัญญาณจาก Detector
- ประมวลผลเหตุการณ์
- สั่งงานอุปกรณ์แจ้งเตือน
Fire Alarm Graphic Annunciator
เป็นชุดแสดงผล
- แสดงตำแหน่งเหตุการณ์
- แสดงภาพรวมของอาคาร
- ช่วยให้ค้นหาจุดเกิดเหตุง่ายขึ้น
พูดง่ายๆ คือ
Fire Alarm Control Panel = สมองของระบบ Graphic Annunciator = หน้าจอแสดงตำแหน่งเหตุการณ์
Fire Alarm Graphic Annunciator เหมาะกับสถานที่ใด?
เหมาะสำหรับอาคารที่มีพื้นที่ขนาดใหญ่ เช่น
โรงงานอุตสาหกรรม
ช่วยให้เจ้าหน้าที่ทราบตำแหน่งไฟไหม้ในพื้นที่ผลิตหรือคลังสินค้า
โรงพยาบาล
ช่วยระบุจุดเกิดเหตุเพื่อให้ทีมฉุกเฉินเข้าถึงได้เร็ว
โรงแรม
เพิ่มความปลอดภัยสำหรับผู้เข้าพักและเจ้าหน้าที่
อาคารสำนักงาน
ช่วยควบคุมการอพยพและจัดการเหตุการณ์
ห้างสรรพสินค้า
แสดงตำแหน่งเหตุจากหลายพื้นที่ภายในอาคาร
ข้อดีของ Fire Alarm Graphic Annunciator
- แสดงตำแหน่งเหตุได้รวดเร็ว
- ลดเวลาการค้นหาจุดเกิดเหตุ
- เพิ่มความปลอดภัยในการอพยพ
- รองรับอาคารหลายชั้น
- เชื่อมต่อกับระบบ Fire Alarm ได้
- ช่วยบริหารจัดการเหตุฉุกเฉิน
การเลือก Fire Alarm Graphic Annunciator
ก่อนติดตั้งควรพิจารณา
จำนวน Zone
ควรเลือกจำนวน Zone ให้เหมาะสมกับขนาดอาคาร
รูปแบบการแสดงผล
เช่น
- LED Graphic Panel
- LCD Display
- Touch Screen Graphic Display
Compatibility
ต้องรองรับกับ Fire Alarm Control Panel ที่ใช้งาน เช่น
- Addressable Fire Alarm System
- Conventional Fire Alarm System
มาตรฐานความปลอดภัย
ควรเลือกอุปกรณ์ที่ผ่านมาตรฐาน เช่น
- UL
- FM
- EN54
- LPCB
สรุป
Fire Alarm Graphic Annunciator เป็นอุปกรณ์สำคัญสำหรับระบบแจ้งเหตุเพลิงไหม้ในอาคารขนาดกลางและขนาดใหญ่ ทำหน้าที่แสดงตำแหน่งเหตุการณ์บนแผนผังอาคาร ช่วยให้เจ้าหน้าที่สามารถระบุพื้นที่เกิดเหตุได้อย่างรวดเร็วและดำเนินการแก้ไขได้ทันเวลา
การติดตั้ง Graphic Annunciator ร่วมกับ Fire Alarm Control Panel, Smoke Detector และอุปกรณ์แจ้งเหตุอื่นๆ จะช่วยเพิ่มประสิทธิภาพของระบบป้องกันอัคคีภัย และเพิ่มความปลอดภัยให้กับอาคารได้อย่างครบวงจร
