Как убрать режимы переключения у фонаря и оставить только один режим

Многие владельцы недорогих китайских фонарей на литии знают о такой неприятной вещи в них, как разные режимы свечения. Сами режимы вроде бы и хорошая вещь — хочешь слабый, хочешь сильный, но, как это обычно бывает, все портит реализация этих режимов. Часто бывает так что выключается фонарь в одном режиме, а включается на следующем (думаю не надо объяснять чем это плохо, тем более с режимами стробоскоп и SOS). И хорошо, если фонарь не имеет память и всегда включается на самом мощном режиме, но это бывает не так часто, чаще в фонарях бывает 5 режимов: сильный, средний, слабый, стробоскоп и SOS.

Чтобы как-то решить эту проблему, люди часто просят либо отключить память, чтобы фонарь всегда включался с одного режима, либо просто сделать один мощный режим. Вот последним вариантом мы и займёмся.

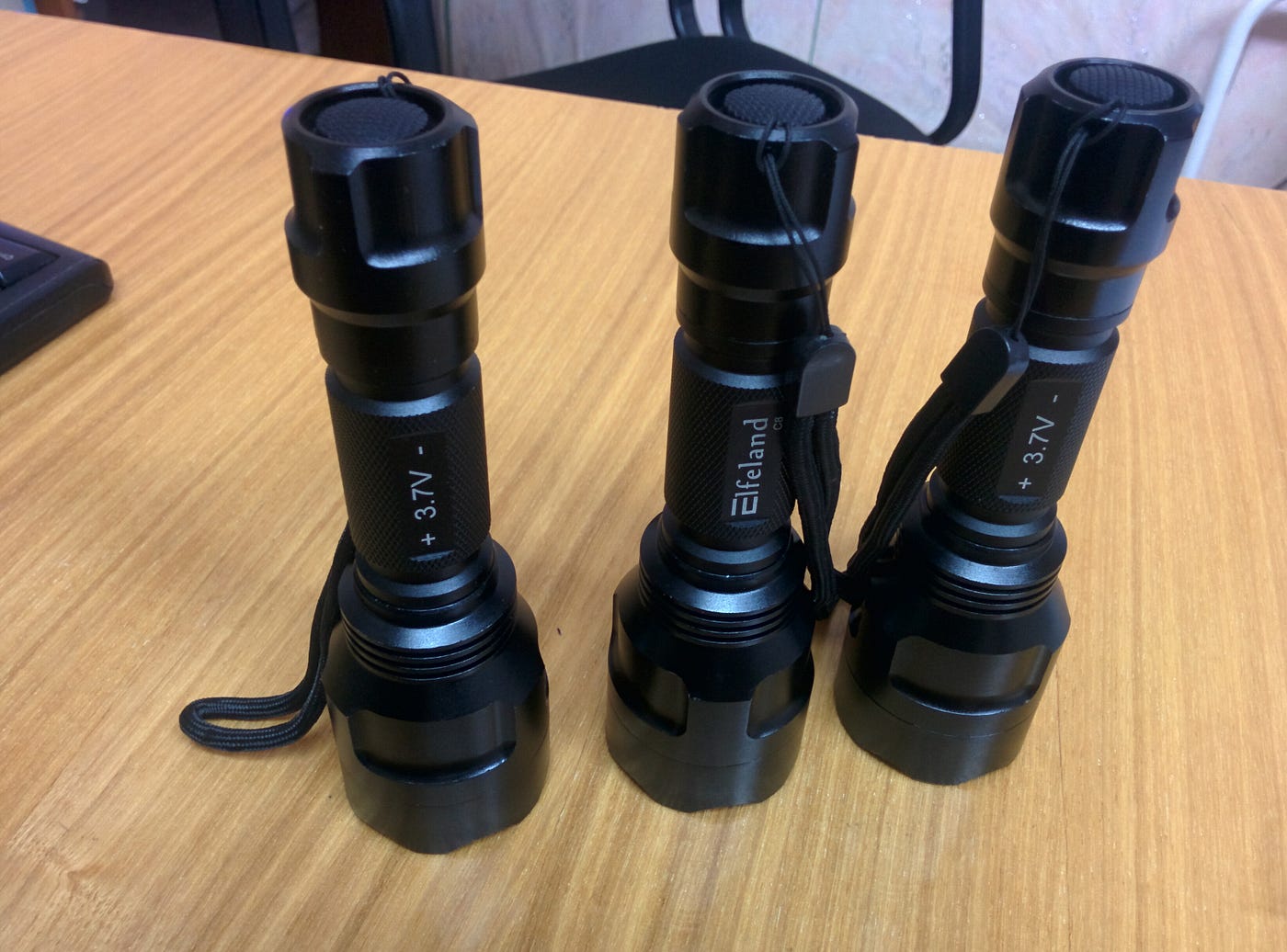

Купили мы как-то на работу несколько дешманских фонарей C8 с 5-режимным драйвером. Такой вариант мало кому понравился и решили мы попробовать сделать их однорежимными (тем более их почти всегда использовали только в самом мощном режиме).

Разбираем фонарь, смотрим на драйвер (плата с электронными компонентами) и идём в интернет искать как его изменить на 1 режим. Драйвер промаркирован как 5120B и состоит из одной трехлапой микросхемы (не считая т.н. рассыпухи (резисторы, конденсаторы, диоды)). В итоге нашел, что нужно замкнуть левую и среднюю ногу микросхемы (см. фото).

Осталось только припаять перемычку, проверяем и собираем фонарь. Готово.

Второй на очереди был фонарь коллеги YAGE 332c. Фонарь имеет 3 режима: сильный, средний и стробоскоп.

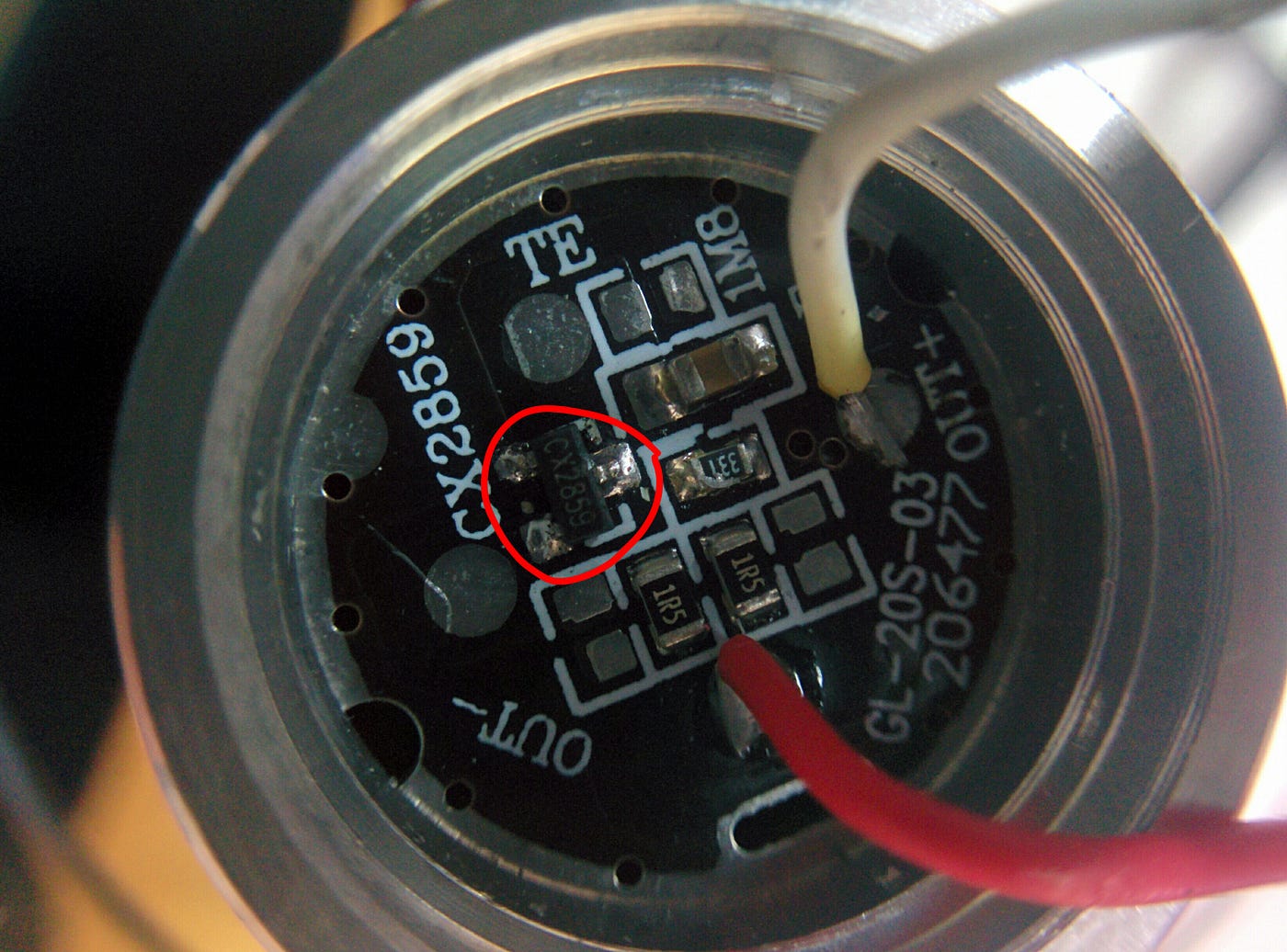

Хоть на вид драйвер и похож на первый, но такой же финт тут не прокатывает. Этот драйвер построен на микросхеме CX2859. В данном случае можно вообще эту микросхему выпаять, а нижние контакты ног замкнуть перемычкой.

Готово.

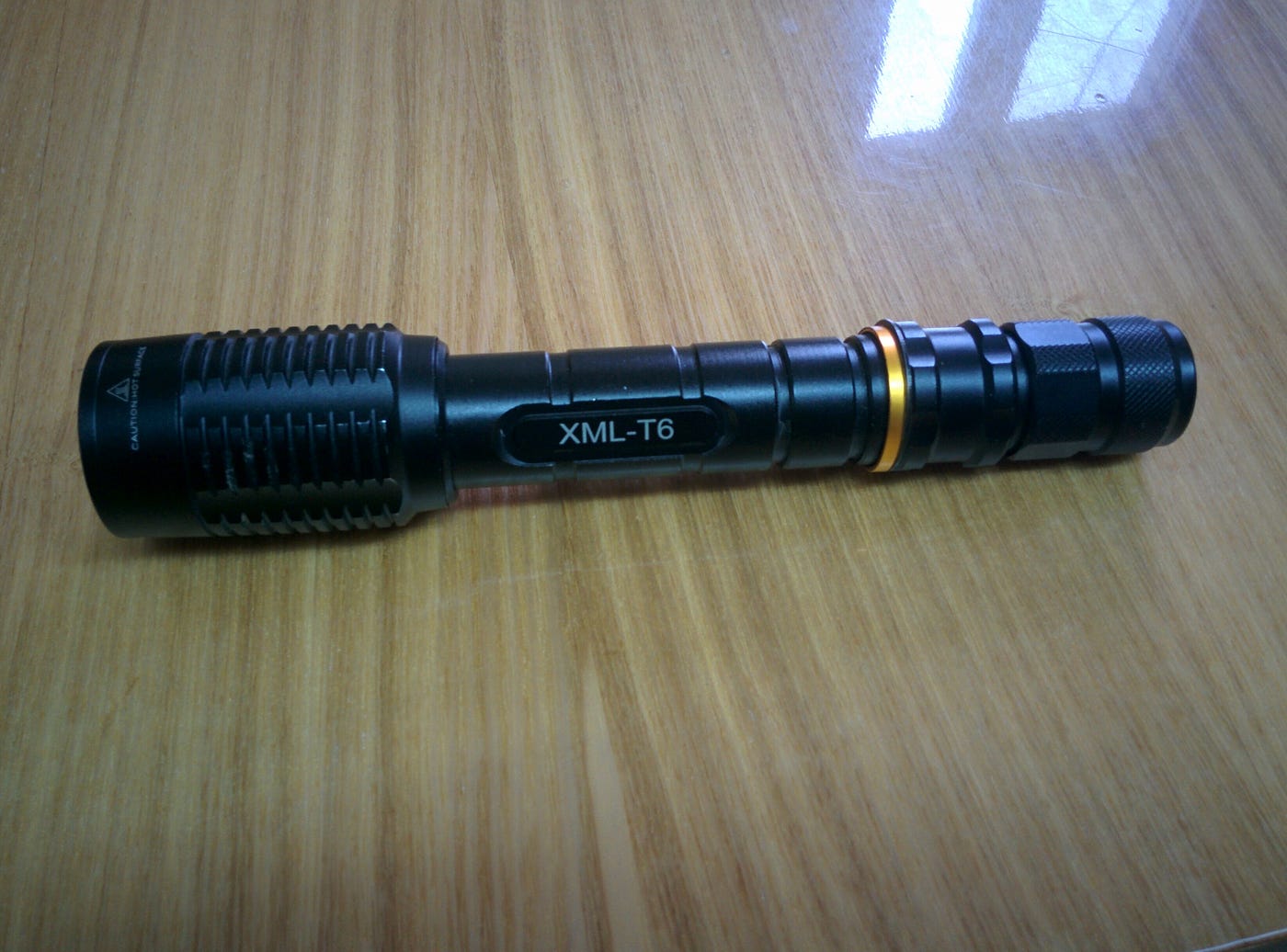

Третий фонарь другого коллеги работает на двух литиевых аккумуляторах 18650 и схема драйвера тут чуть мудренее (прежде всего из-за преобразователя 8.4 В от двух батарей под нужное напряжение). В нем так же 5 режимов работы.

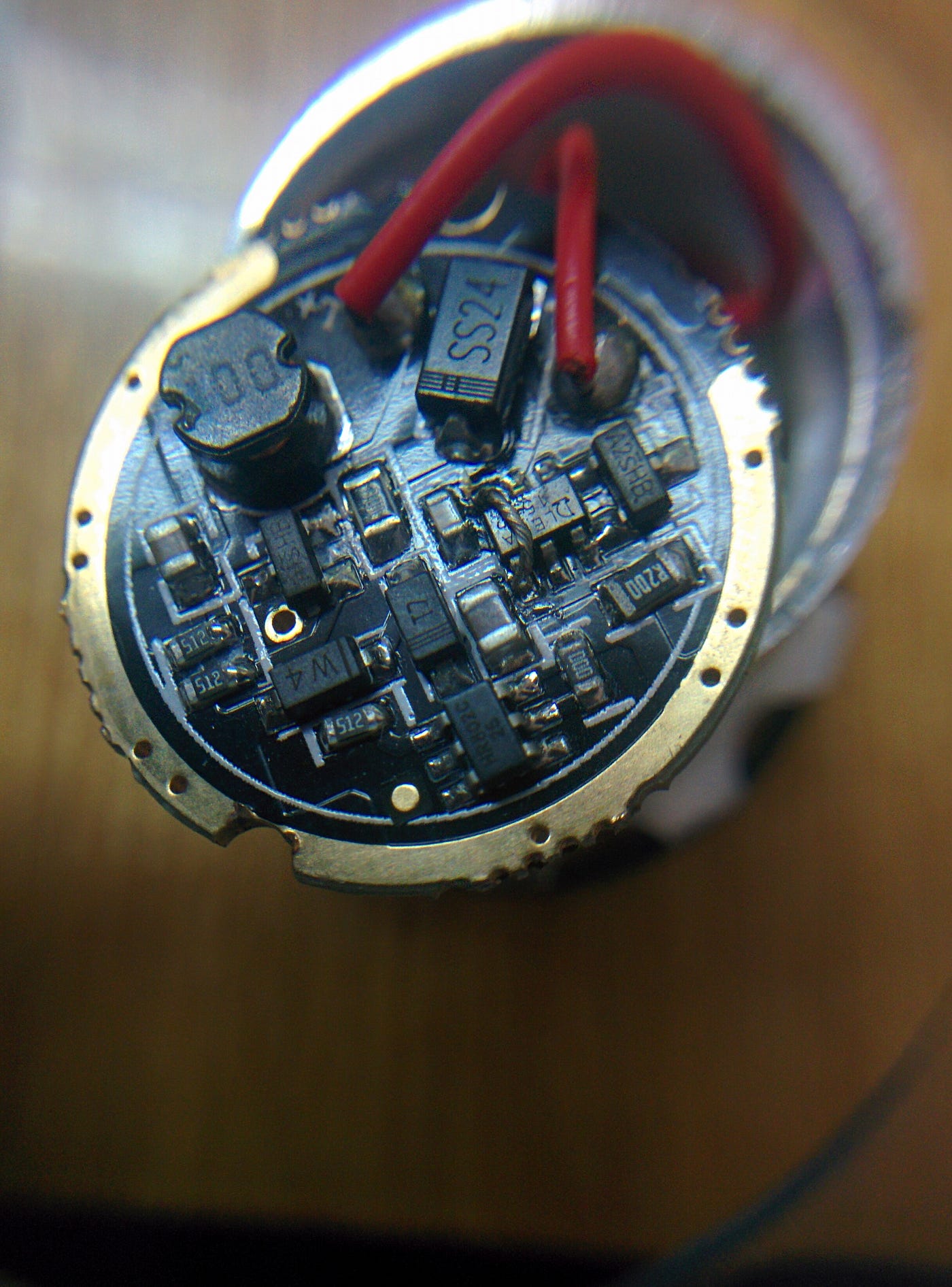

Этот драйвер основан на двух шестилапых микросхемах: LEDA и HR802C. Для реализации одного режима на микросхеме LEDA нужно замкнуть 3 и 4 ноги (считаем с нижней левой против часовой, на фото уже припаяна перемычка). Всё, теперь ток идёт мимо регулятора ШИМ сигнала в самом мощном режиме.
