2016년 김성필 저 ‘칼만필터는 어렵지 않아’를 구현했던 포스팅입니다.

Unscented Kalman Filter — Radar 추적

unscented 칼만 필터…뭐라고 설명해야 할까..?

EKF는 비선형을 예측값이나 직전값에서 선형화하여 칼만필터를 이용하였다.

하지만 UKF는 직전 추정값 근처 2n+1개의 샘플들을 추출하여 각각 가중치를 두어

추정값과 측정값을 예측한다. 각값에는 평균과 분산이 있게 된다.

그 값들로 추정치와 오차 공분산을 계산해내는 것이다.

확률 칼만 필터라고 보면 오히려 이해가 가기 쉬울 것 같다. unscented가 뭐야 …stochastic kalman filter가 낫지…

하튼 기본 구조는 아래와 같다.

먼저 시그마 포인트를 뽑아내는 작업…chol은 cholesky decomposition

2n+1개의 시그마포인트와 weight를 계산해낸다.

이때 중요한게 x랑 P 초기값은 어디에 있느뇨….?

요거 메모리를 열어보면

이렇게 초기값 설정 할 수 있게 해준다

function [K,xp,zp,Pp,Pz] = UT(X,W)

% state variable prediction

dt=0.05;

n=3;

fX=zeros(n,2*n+1);

xp=zeros(n,1);

Pp=zeros(n,n);

Q=0.001*eye(3);

for i=1:2*n+1

fX(:,i)=(eye(3)+[0 0 dt;0 0 0;0 0 0])*X(:,i);

end

for i=1:2*n+1

xp=xp+W(i)*fX(:,i);

end

for i=1:2*n+1

Pp=Pp+W(i)*(fX(:,i)-xp)*(fX(:,i)-xp)';

end

Pp=Pp+Q;

% measured value prediction

m=1;

hX=zeros(m,2*n+1);

zp=zeros(m,1);

Pz=zeros(m,m);

R=100;

for i=1:2*n+1

hX(:,i)=sqrt(X(1,i)^2+X(2,i)^2);

end

for i=1:2*n+1

zp=zp+W(i)*hX(:,i);

end

for i=1:2*n+1

Pz=Pz+W(i)*(hX(:,i)-zp)*(hX(:,i)-zp)';

end

Pz=Pz+R;

% calculate kalman gain

Pxz=zeros(n,m);

K=zeros(n,m);

for i=1:2*n+1

Pxz=Pxz+W(i)*(fX(:,i)-xp)*(hX(:,i)-zp)';

end

K=Pxz*inv(Pz);

그담 이제 fX랑 hX 계산해서 K,xp,zp,Pp,Pz를 계산하는 것이다.

여기서 fX는 xp계산의 후보군이 되는 포인트들이다.

hX는 zp의 후보군이 되는 포인트들인 것이다. 각각의 시그마 포인트들로 계산하는 것이다.

Px+Q랑 Pz+R 해주시고…계산하면 된다.

마지막으로 측정값을 참고하여 계산하면 된다.

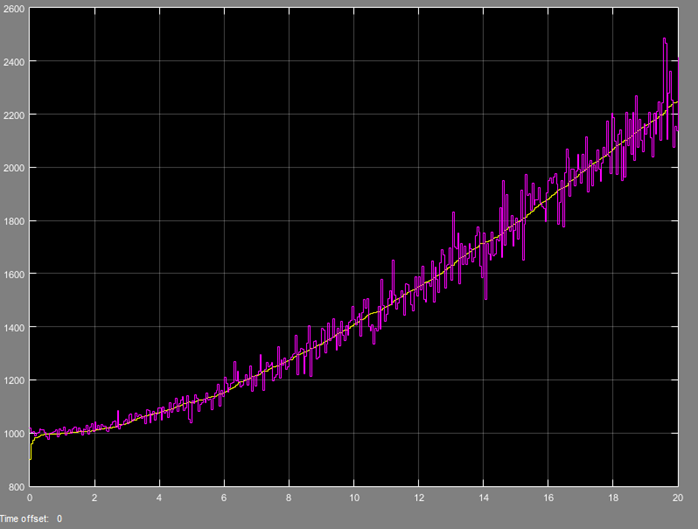

결과는 물론 아주 잘 나온다.

[ unscented kalman filter ] unscented 칼만 필터 — 수평 자세 추정 예제

기본적인 알고리즘…흡사 견고한 성과 같다.

맨먼저 시그마 포인트와 가중치를 설정해준다.

n+k=3정도가 적당하다 하여 kappa = 0으로 했다.

이제 unscented transformation

fX와 hX를 설정하고 이용할 때에 생각을 잘 해야 한다…

여기서는 시스템이 비선형 시스템이었다. 따라서 xp의 후보군이 되는 fX에 대해 X(:,i)+X_dot*dt로 설정 할 수 있었다.

estimation하면 끝

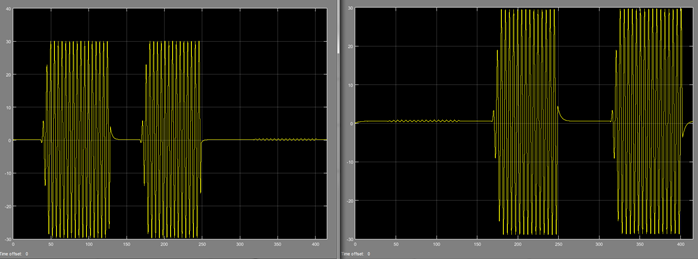

결과는..

초기값이 크게 차이나도 발산하지 않는다 ㅎㅎ
