Sanal Kablolardan Gerçek Bağlantılara: Cisco Packet Tracer ile LAN-WAN Haberleşmesinin Şifrelerini Çözmek

Bilgisayar ağları dersinin o ilk günlerini hatırlıyor musunuz? OSI modelinin katmanları, bitler, çerçeveler (frames) ve paketler arasında kaybolduğumuz o günler… Teori güzeldi, peki ama bu paketler bir kıtadan diğerine nasıl gidiyordu? İşte tam bu noktada, network dünyasının “uçuş simülatörü” olan Cisco Packet Tracer sahneye çıkıyor.

Birçoğumuz için Packet Tracer, sadece ekrana birkaç bilgisayar ve switch sürükleyip bıraktığımız bir oyuncak gibi görünebilir. Ancak derine indiğinizde, bu yazılımın kurumsal ağların temelini atan güçlü bir laboratuvar olduğunu anlarsınız. Bu yazıda, ağ mühendisliğinin kutsal kasesi olan LAN (Yerel Alan Ağı) ve WAN (Geniş Alan Ağı) arasındaki haberleşmeyi, Packet Tracer’ın simülasyon gücünü kullanarak mercek altına alacağız. Kemerlerinizi bağlayın; paketlerin izini sürmeye başlıyoruz.

Güvenli Liman — LAN (Yerel Alan Ağı)

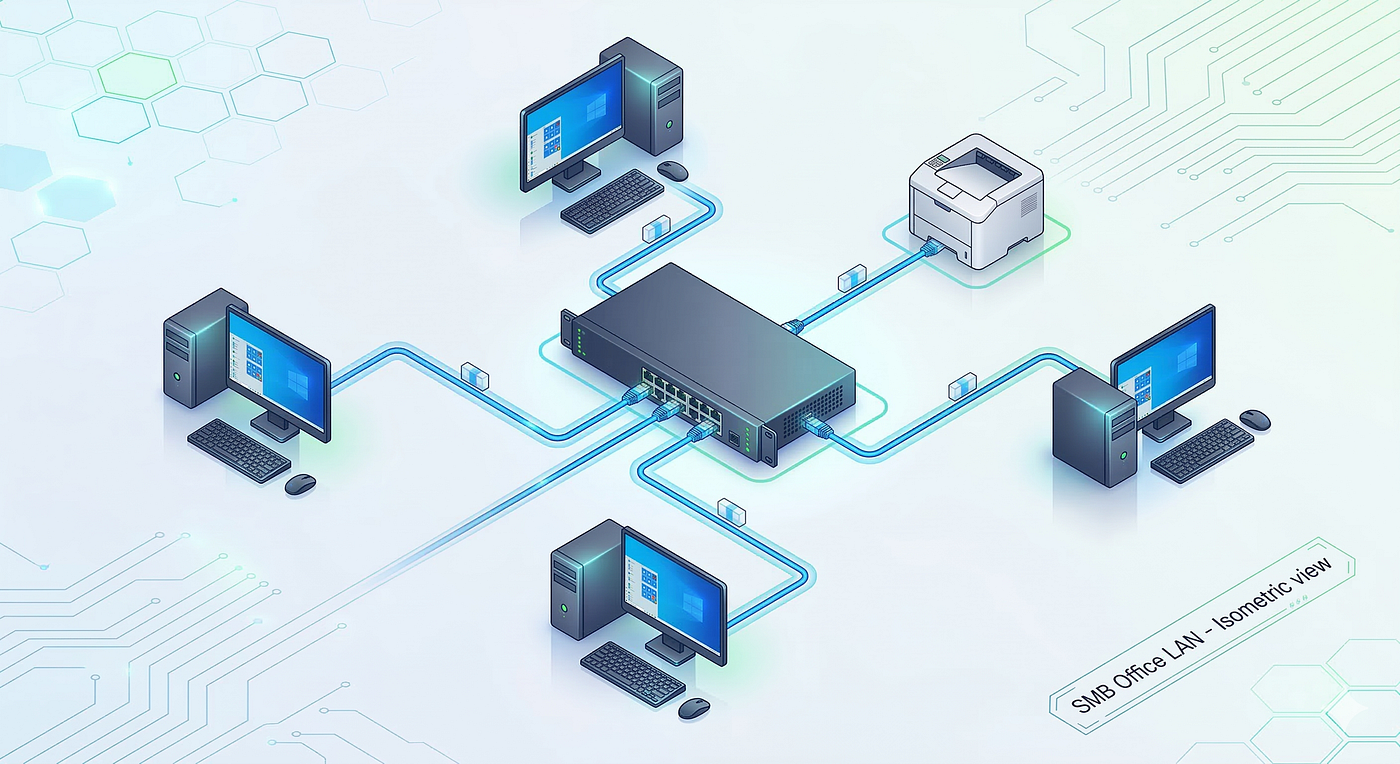

Haberleşme önce evde başlar. LAN, bir ofis, bina veya ev gibi sınırlı bir coğrafi alandaki cihazların birbirine bağlandığı yapıdır. Packet Tracer’da bir LAN kurmak oldukça basittir: Birkaç PC, bir Switch (Anahtar) ve bunları birbirine bağlayan bakır kablolar.

Bir LAN içinde cihazlar birbirini MAC adresleri (Fiziksel Adresler) ile tanır. Bir bilgisayar, aynı ağdaki diğer bilgisayara veri göndermek istediğinde, paketi Switch’e yollar. Switch, akıllı bir cihazdır; “MAC Adres Tablosu”na bakar ve paketi sadece ilgili porttaki cihaza iletir. Buradaki haberleşme hızlı, yerel ve basittir. Ancak sorun şudur: Bu LAN’daki bir bilgisayar, dış dünyadaki (örneğin başka bir şehirdeki şubedeki) bir bilgisayarla konuşmak isterse ne olur? Switch burada çaresiz kalır. İşte bu noktada ağın “beyni” olan Router (Yönlendirici) devreye girer.

Dış Dünyaya Açılan Kapı ve WAN’ın Doğuşu

Farklı LAN’ları birbirine bağlama işi WAN’ın (Geniş Alan Ağı) görevidir ve bu işin başrol oyuncusu Router’dır. Router, OSI modelinin 3. katmanında (Ağ Katmanı) çalışır ve MAC adresleriyle değil, IP adresleriyle (Mantıksal Adresler) ilgilenir.

Packet Tracer’da bir WAN senaryosu oluşturmak için en az iki farklı LAN yapısına ve bunları birbirine bağlayan Router’lara ihtiyacımız vardır. Bu Router’lar arasındaki bağlantı, genellikle “Serial” kablolarla temsil edilen uzun mesafeli WAN bağlantılarını simüle eder.

Router’ın temel görevi, gelen bir paketin hedef IP adresine bakarak, o paketi hedefine ulaştıracak “en iyi yolu” seçmektir. Bu seçim sürecine “Yönlendirme” (Routing) denir. Bir Router’a paketi nereye göndereceğini öğretmenin iki yolu vardır:

1. Statik Yönlendirme (Manual Kontrol)

Ağ yöneticisinin (bizim) Packet Tracer’da Router’ın konfigürasyonuna girip, “Eğer bu ağa gitmek istiyorsan, şu yoldan git” diyerek yolları tek tek elle yazmasıdır. Küçük ve basit ağlar için idealdir, çok güvenilirdir ancak ağ büyüdükçe yönetimi kabusa dönüşür.

2. Dinamik Yönlendirme Algoritmaları (Otomatik Zeka)

İşte gerçek sihir burada başlar. Router’ların birbirleriyle konuşarak ağdaki değişiklikleri (kopan kablolar, yeni eklenen ağlar) birbirlerine haber vermesidir. Bunun için RIP, OSPF, EIGRP gibi protokoller kullanılır. Bu protokoller karmaşık algoritmalar kullanarak “en kısa” veya “en hızlı” yolu otomatik olarak hesaplar. Packet Tracer’da OSPF konfigüre edip, bir kabloyu “sildiğinizde”, Router’ların saniyeler içinde yeni bir yol bulmasını izlemek büyüleyicidir.

Bir Paketin Yolculuğu (Simülasyon Modu)

Cisco Packet Tracer’ı diğerlerinden ayıran en güçlü özellik “Simülasyon Modu”dur (Simulation Mode). Gerçek zamanlı moddan simülasyon moduna geçtiğinizde zaman durur ve ağı adım adım kontrol edebilirsiniz.

Bir LAN’daki PC0'dan, WAN’ın diğer ucundaki PC1'e “ping” attığınızı hayal edin. “Play” tuşuna bastığınızda paketin (zarf simgesi) yolculuğunu izleyebilirsiniz:

• Paket PC0'dan çıkar, yerel Switch’e gider.
• Switch, hedefin yerel olmadığını anlar ve paketi “Default Gateway”e (Yönlendiricinin yerel bacağı) iletir.
• Router paketi alır, 2. katman bilgisini (MAC) söker, 3. katmandaki (IP) hedefi okur.
• Kendi Yönlendirme Tablosu’nu (Routing Table) kontrol eder (Statik veya Dinamik olarak öğrenilen tablo).
• En iyi yolu bulur, paketi yeni 2. katman bilgileriyle sarmalar ve WAN portundan (örneğin Serial port) diğer Router’a postalar.
• Diğer Router aynı işlemi yapar ve paketi nihayet hedef LAN’daki Switch’e, oradan da PC1'e ulaştırır.

Packet Tracer’da bu zarfın cihazdan cihaza atlamasını izlemek, teorik bilgiyi somut bir deneyime dönüştürür. Hata yaptığınızda (yanlış IP, eksik routing), zarfın bir Router’da takılıp kaldığını veya “çöpe atıldığını” (kırmızı X) görürsünüz. Bu, hata ayıklama (troubleshooting) yeteneğinizi geliştirir.

Sadece Bağlantı Değil, Yönetim

Ağlar sadece kabloları bağlamaktan ibaret değildir. Bilgisayar ağları dersinde öğrendiğimiz yönetim algoritmaları ve güvenlik konseptleri de Packet Tracer’da hayat bulur.

• VLAN’lar (Sanal LAN): Büyük bir Switch’i sanal olarak bölerek, Muhasebe departmanının trafiğini Mühendislik departmanından izole edebilirsiniz. Bu, güvenliği ve performansı artırır.
• ACL’ler (Erişim Kontrol Listeleri): Router’lar üzerinde “Firewall” kuralları yazabilirsiniz. “Web sunucusuna herkes erişsin ama Muhasebe PC’sine sadece Müdür erişsin” gibi kısıtlamaları Packet Tracer’da test edebilirsiniz.
• NAT (Ağ Adresi Çevirisi): Evinizdeki özel (private) IP adresinizin (192.168.x.x), internete çıkarken nasıl tek bir genel (public) IP adresine dönüştüğünü simüle edebilirsiniz.

Sonuç: Sanal Laboratuvardan Gerçek Dünyaya

Cisco Packet Tracer, bilgisayar ağları dersinde öğrendiğimiz soyut kavramları (IP sınıfları, subnetting, yönlendirme protokolleri, OSI katmanları) somutlaştıran paha biçilemez bir araçtır. Bize hata yapma lüksü tanır; gerçek bir ağda bir Router’ı yanlış konfigüre etmek bir şirketi internetsiz bırakabilirken, Packet Tracer’da sadece “Reset” tuşuna basarsınız.

Eğer bu alanda kendinizi geliştirmek istiyorsanız, teoriyle yetinmeyin. Packet Tracer’ı açın, kendi senaryolarınızı oluşturun, kabloları koparın, paketlerin izini sürün ve o sanal zarfların LAN’lar ve WAN’lar arasında özgürce dolaşmasını sağlayın. Gerçek dünyanın ağlarını yönetmeye giden yol, bu sanal laboratuvarın karmaşık ama büyüleyici topolojilerinden geçiyor.
